| اسم العلامة التجارية: | Hetai |
| رقم الطراز: | HTD421 |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 28-31 |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

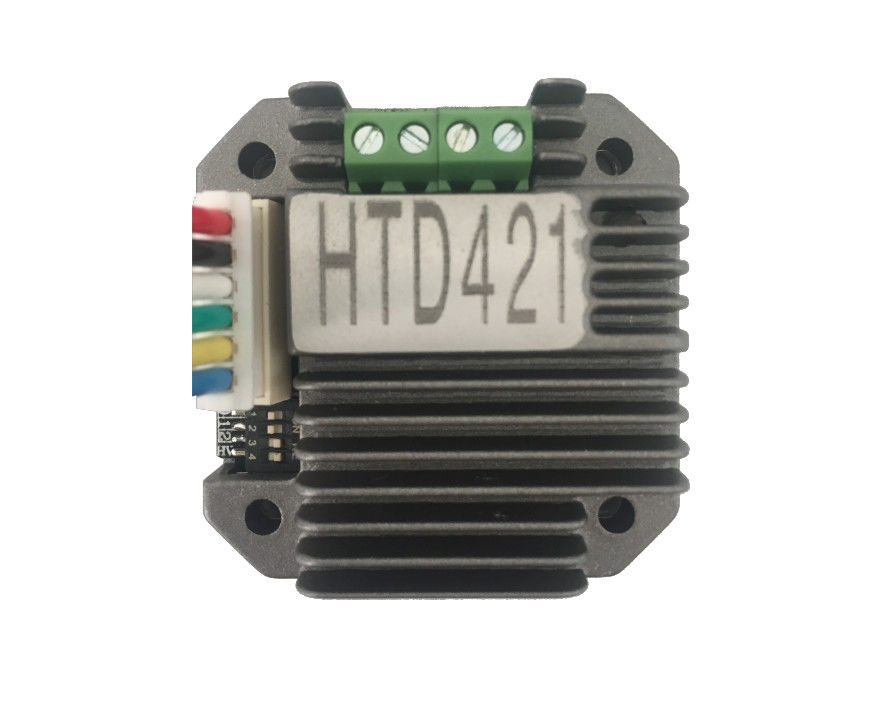

HTD421 2 المرحلة سائق واجهة متوازية سائق متكامل لمحرك السائر NEMA 17
ميزة المنتج
يمكن دمج التصميم المصغر والتركيب المريح مع 42 محركًا متدرجًا
- غلاف مغلق من الألومنيوم المصبوب مبدد للحرارة
- نصف تيار تلقائي عند إيقاف التشغيل
- عزل كهروضوئي عالي السرعة للواجهة المتوازية ، متوافق مع مستويات المنطق 3.3-5V و 12-24V 2A قابل للتعديل بشكل مستمر
- Microstep 1/2/4/8/16/32 التقسيم الفرعي الاختياري
معلمة المنتج
|
مزود الطاقة |
يوصى بتيار مستمر 12 فولت - تيار مستمر 35 فولت / 2 أمبير ، تيار مستمر 24 فولت |
|
|
واجهة متوازية |
VCC |
مزود الطاقة.اختيار مفتاح DIP 3.3V-5V أو 12V-24V |
|
DIR |
0V أو VCC.التيار: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V |
|
|
STP |
0V أو VCC.التيار: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V التردد 0-20 كيلو هرتز |
|
| EN |
0V أو VCC.التيار: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V التردد 0-20 كيلو هرتز |
|
|
تيار انتاج التيار الكهربائي |
الذروة 2A (الحد الأقصى أحادي الطور) ، الاستخدام الفعلي 0-2A قابل للتعديل |
|
طريقة القيادة |
التحكم المستمر في PWM الحالي |
|
تقسيم محرك الأقراص |
اختيار إعداد مفتاح DIP 1 ، 2 ، 4 ، 8 ، 16 ، 32 |
|
مقاومة العزل |
> 100M－ في درجة الحرارة والضغط العاديين |
|
قوة عازلة |
0.5 كيلو فولت ، 1 دقيقة في درجة الحرارة والضغط العاديين |
|
حماية |
اتصال عكسي الإدخال ، التحميل الزائد ، ارتفاع درجة الحرارة ، محرك التيار الزائد |
للسائق نفس موضع الثقب وحجمه كمحرك متدرج 42.
الواجهة الكهربائية
البعد الغواص
الأسلاك
ميزة المنتج
تشمل مزايا المحركات المتكاملة سهولة التصميم ، وتقليل تعقيد الأسلاك ، وإعداد وبناء النظام بشكل أسرع ، وتوافق محرك المحرك.بالإضافة إلى ذلك ، يتم توفير وحدة متكاملة بنظام تحكم متكامل.
تشمل مزايا وحدات المحرك والقيادة المدمجة سهولة التنفيذ ، وتقليل تعقيد الأسلاك ، وإعداد وبناء أسرع للنظام ، وضمان التوافق مع محرك المحرك.بالإضافة إلى ذلك ، تتوفر أيضًا الوحدات المتكاملة التي تتضمن أنظمة على شريحة (SoC).
