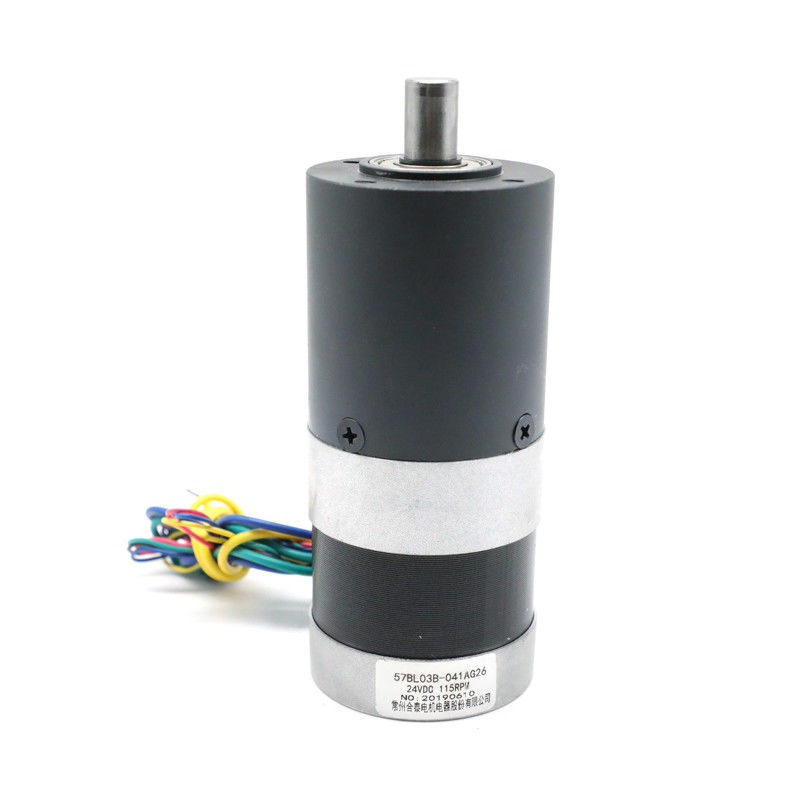

محرك صغير بدون فرش NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Hetai |
| إصدار الشهادات | CE ROHS ISO |
| رقم الموديل | 57BL03B-041AG26 |
| الحد الأدنى لكمية | 50 |
| الأسعار | USD |
| تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
| وقت التسليم | 28-31 |
| شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 5000PCS / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | محرك علبة التروس بدون فرش | نوع لف | نجمة |
|---|---|---|---|
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية | فئة العزل | ب |
| درجة الحرارة المحيطة | -20 ℃ ~ + 50 ℃ | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
| قوة عازلة | 600VAC 1 دقيقة | نسبة الانخفاض | 1/26 |
| أقصى قوة محورية | 8 ميل بحري | أقصى عزم التسامح اللحظي | 25 نيوتن |
| تسليط الضوء | محرك صغير بدون فرش,nema 23 علبة التروس الكوكبية 57BL03B,nema 23 57mm 57BL03B |
||
منتوج وصف
57BL03B-041AG26 مايكرو مسحوق منخفض الضوضاء المعادن الموجهة NEMA23 فرش العاصمة المحرك
نسبة سرعة واسعة مع عمر خدمة طويل
57BL03B-041AG26يتكون من محرك بدون فرش 3 مراحل 57 مم وعلبة تروس كوكبية 56 مم.مادة الإسكان لعلبة التروس هي pتعدين مسحوق.يستخدم محمل الأكمام.الحمولة الشعاعية (10 مم من الحافة) لعمود إخراج علبة التروس هي 450 نيوتن ، والحمل المحوري للعمود 200 نيوتن.
لنفس المقدار من سعة التحميل ، فإن علبة التروس الكوكبية الخاصة بمسحوق المعادن لديها عمر خدمة أعلى من علب التروس التقليدية.الجوانب الرئيسية هي تحسين الكفاءة والموثوقية في أي نظام ميكانيكي.
المواصفات الكهربائية:
| نموذج | ||
| نموذج التصنيع | 57BL03B-041AG26 | |
| عدد المراحل | مرحلة | 3 |
| عدد الاقطاب | أعمدة | 4 |
| خط لخط المقاومة | أومس | 0.8 |
| الجهد الاسمي | VDC | 24 |
| لا توجد سرعه تحميل | دورة في الدقيقة | 4000 |
| لا تحميل الحالي | أمبير | 0.6 |
| تصنيف سريع | دورة في الدقيقة | 3000 ± 200 |
| التصنيف الحالي | أ | 0.6 |
| تصنيف عزم الدوران | نانومتر | 0.18 |
| القوة المصنفة | دبليو | 57 |
| عزم الدوران الاقصى | نانومتر | 0.54 |
| ثابت عزم الدوران | نانومتر / أ | 0.057 |
| رجوع ثابت EMF | V / kRPM | 5.9 |
| طول الجسم | مم | 56.5 |
| وزن | كلغ | 0.56 |
| مواصفات المحرك مع التروس الكوكبية | ||
| مصنفة عزم الدوران | نانومتر | 3.3 |
| تصنيف سريع | دورة في الدقيقة | 115 ± 10٪ |
| نسبة | 26: 1 | |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | |
| + 5 فولت | أحمر | UL1007 26AWG |
| القاعة أ | الأصفر | |
| القاعة ب | لون أخضر | |
| القاعة ج | أزرق | |
| GND | أسود | |
| المرحلة أ | الأصفر | UL1015 22AWG |
| المرحلة ب | لون أخضر | |
| المرحلة ج | أزرق |
البعد الميكانيكي
خارج القطر 56mm تعدين المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
| 1/66 |
البعد الميكانيكي
يعد صندوق التروس الكوكبي ، المعروف أيضًا باسم علبة التروس الحلقية ، أحد أكثر أنواع علب التروس إثارة للاهتمام المتوفرة ضمن التحكم في الحركة.غالبًا ما تستخدم في السيارات كجزء مهم من ناقل الحركة الأوتوماتيكي.
كيف يعمل علبة التروس الكوكبية؟
يمكن مقارنة محاذاة التروس بنظامنا الشمسي حيث تدور الكواكب حول الشمس ، ومن هنا جاء اسم "علبة التروس الكوكبية".
