| اسم العلامة التجارية: | Hetai |
| رقم الطراز: | سلسلة 28BYGH507 |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 28-31 |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

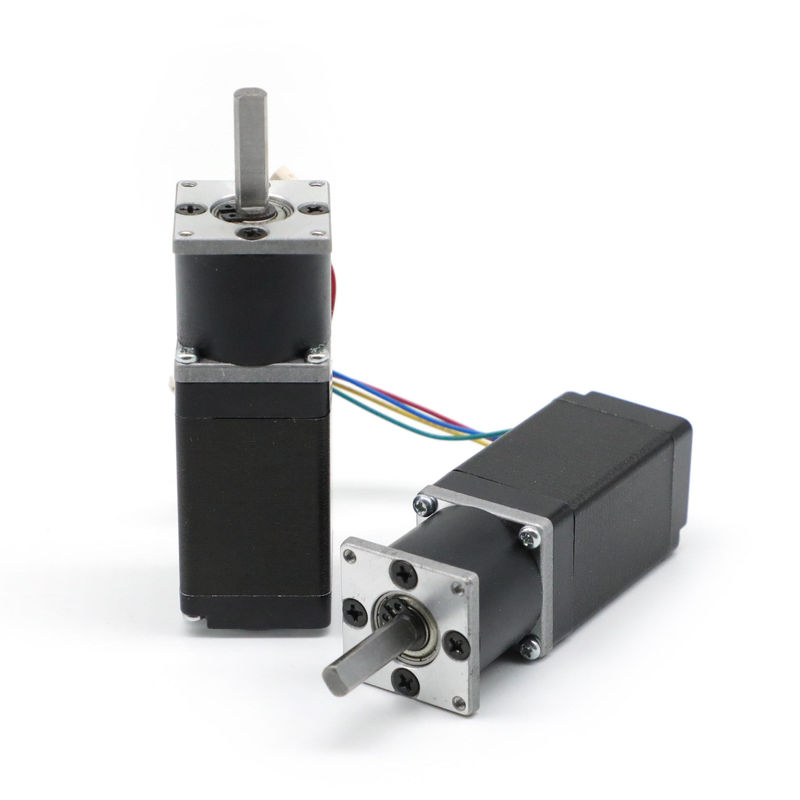

28BYGH nema 11 محرك علبة التروس الدورية للطابعات النفاثة
محرك 28BYGH معدات خطوة لديها عزم الدوران الخارجي عالية وموقع دقيق.
المواصفات الكهربائية
| 28BYGH507-03AG6 | ||
| زاوية الخطوة | °/خطوة | 1.8 |
| الجهد القياسي | V | 5.4 |
| حالياً | A/PHASE | 2.0 |
| المقاومة | Ω/PHASE | 2.7 |
| الحمل | mH/PHASE | 1.9 |
| عزم الدوران | g.cm | 2400 |
| فئة العزل | ب | |
المواصفات الكهربائية جزء المحرك:
| النموذج | زاوية الخطوة (°/خطوة) |
الرصاص الرصاص سلك لا |
الجهد (V) |
حالياً (A/PHASE) |
المقاومة (Ω/PHASE) |
الحمل (MH/PHASE) |
عزم الدوران (غ.م) |
ارتفاع المحرك L ((MM) |
وزن المحرك (كيلوغرام) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 1.8 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 |
| 28BYGH301 | 1.8 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 |
| 28BYGH303 | 1.8 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 |
| 28BYGH501 | 1.8 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 |
| 28BYGH502 | 1.8 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
| علبة التروس 28 ملم المواصفات الكهربائية: | ||||||||||
| نسبة التخفيض | 1/6 | |||||||||
| عدد القطارات | 1 | |||||||||
| كفاءة النقل | 81% | |||||||||
| عزم الدوران المسموح به | 0.2 ن.م | |||||||||
| أقصى عزم الدوران اللحظي | 0.6 ن.م | |||||||||
|
الحمل الإشعاعي ((10 ملم من اللحاء) |
≤ 80N |
|||||||||
|
الحمل المحوري للعمود |
≤30N |
|||||||||
| الطول (ملم) |
28.5 |
|||||||||
| الوزن (غ) |
105 |
|||||||||
|
مواد السكن |
المعدن |
|||||||||
|
المحامل عند الخروج |
محامل الأكمام |
|||||||||
|
القوة القصوى للضغط على العمود |
≤200N |
|||||||||
|
اللعب الشعاعي للعمود(ملم) |
≤0.03 |
|||||||||
|
لعبة الدفع للعمود(ملم) |
≤0.4 |
|||||||||
|
رد الفعل العكسي عند عدم الحمل (°) |
≤1.5 |
|||||||||
*** ملاحظة: يمكن تخصيص المنتجات حسب طلبك. يرجى الاتصال بنا لمزيد من التفاصيل.
مخطط الأسلاك
تطبيق المنتج
طابعة كبيرة للحقن
ميزة محرك علبة التروس الكوكبية:
1صندوق التروس الكوكبي يضمن نظام نقل طاقة مرن وموثوق به
2نسبة سرعة واسعة مع عمر خدمة طويل
3تصميم فريد للكثافة العالية للطاقة
4دقة عالية
صممت صناديق التروس الكوكبية لنسبة عالية من طاقة الدخول التي تساعد على ربط ترتيبات التروس الأخرى بسلاسة.
