اسم العلامة التجارية: | Hetai |
رقم الطراز: | 57BYGHL |
الـ MOQ: | 50 |
السعر: | USD |
وقت التسليم: | 28-31 |
شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

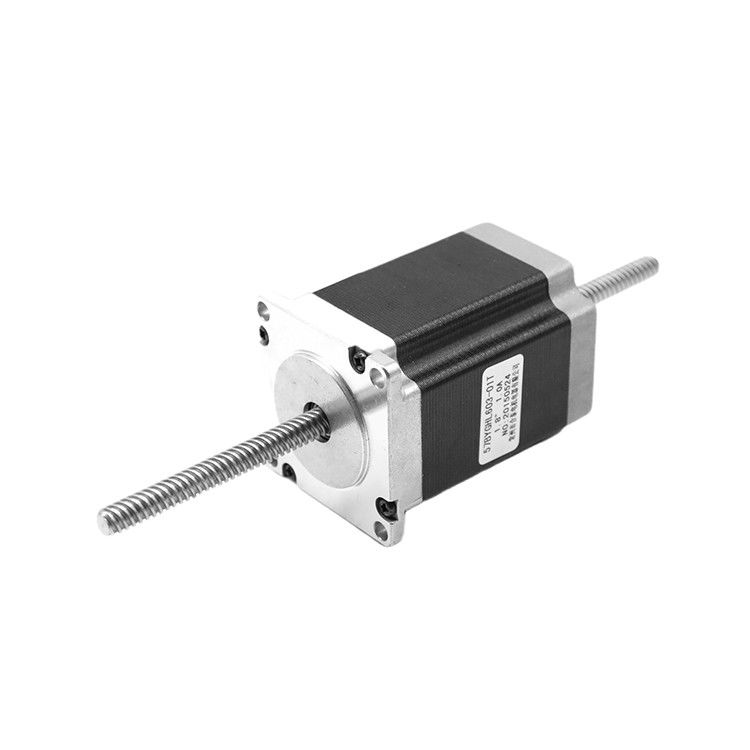

سلسلة 57BYGHL NEMA 23 1.8 درجة محرك خطي عالي العزم
ملامح محرك الخطوة الخطية
يستخدم المهندسون بشكل شائع هذه المحركات الخطية في التركيبات الأكبر ؛على المحاور التي تتحرك بأحمال أثقل ، وفي التطبيقات الطبية المتطورة أو تطبيقات معالجة المواد مثل آلات الالتقاط والمكان التي تتطلب دقة عالية للغاية.مثل المعادلات الدوارة ، تستخدم محركات السائر الخطية إما ممانعة متغيرة (موصوفة للتو) أو طريقة تشغيل هجينة.يشبه أسطوانة الخطوة الخطية الهجينة تلك الموجودة في محرك الخطوة الخطي ذي الممانعة المتغيرة.في المقابل ، يمتلك الفارض العديد من المغناطيسات الدائمة ، ونوى مغناطيسية على شكل حرف U (مع ملفات حولها) ، ونير فولاذي.
المواصفات الكهربائية
نموذج | زاوية الخطوة (° / خطوة) |
سلك الرصاص (لا.) |
الجهد االكهربى (الخامس) |
تيار (مرحلة) |
مقاومة (Ω / المرحلة) |
الحث (MH / المرحلة) |
عقد العزم (KG.CM) |
ارتفاع المحرك L (مم) |
وزن المحرك (كلغ) |
---|---|---|---|---|---|---|---|---|---|
57BYGHL013-15 | 1.8 | 4 | 2.7 | 1.5 | 1.8 | 4.0 | 4.0 | 41 | 0.45 |
57BYGHL216-10 | 1.8 | 4 | 3.3 | 1.7 | 1.95 | 6.0 | 10.0 | 51 | 0.65 |
57BYGHL401-03 | 1.8 | 4 | 6.0 | 0.6 | 10.0 | 32.0 | 9.0 | 56 | 0.70 |
57BYGHL602-07 | 1.8 | 4 | 10.4 | 0.8 | 13.0 | 42.0 | 19.8 | 78 | 1.00 |
57BYGHL815-01 | 1.8 | 4 | 7.36 | 1.6 | 4.6 | 16.0 | 20.0 | 84 | 1.13 |
الاسلاك الرسم البياني
*** ملاحظة: يمكن تخصيص المنتجات حسب طلبك.يرجى الاتصال بنا للحصول على مزيد من التفاصيل.
