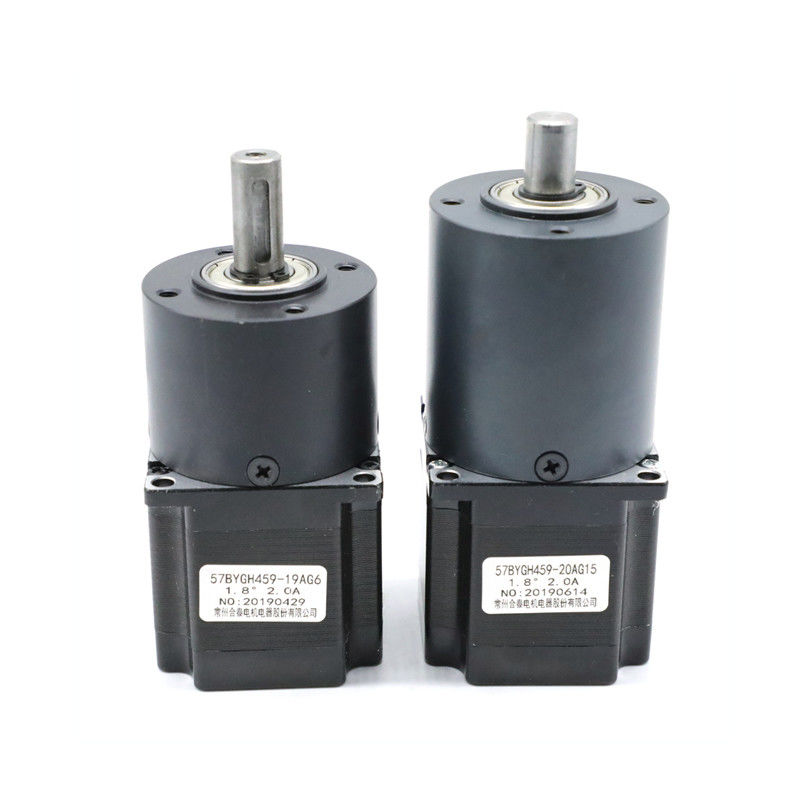

محرك متدرج 20 كجم مع علبة تروس كوكبية
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | HeTai |
إصدار الشهادات | CE ROHS ISO |
رقم الموديل | 57 قبل الميلاد |
الحد الأدنى لكمية | 50 |
الأسعار | USD |
تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
وقت التسليم | 25 يوما |
شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض | 10000 جهاز كمبيوتر شخصى / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xاسم المنتج | خطوة محرك علبة التروس | مواد علبة التروس | تعدين المساحيق ، سبائك الزنك ، اللدائن الهندسية |
---|---|---|---|
نسبة التخفيض القصوى | 1: 216 | دقة الخطوة | ± 5٪ |
ارتفاع درجة الحرارة | 80 ℃ ماكس | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
درجة الحرارة المحيطة | -20 ℃ ~ + 50 ℃ | قوة عازلة | 500VAC 1 دقيقة |
أقصى قوة شعاعية | 75N (20 مم من الشفة الأمامية) | أقصى قوة محورية | 15 ن |
تسليط الضوء | محرك متدرج مع علبة تروس كوكبية,محرك متدرج 20 كجم سم,محرك متدرج 20 كجم سم |
57BYGH تتطابق مع مسحوق ميتالورجيا وعلبة التروس الكوكبية من سبائك الزنك خيارات متعددة
بالنسبة لمحركات سلسلة 57BYGH ، يمكنك التوافق مع علبة التروس الكوكبية42،52،56،63مم.
تعتبر سبائك الزنك والبلاستيك الهندسي أكثر فعالية من حيث التكلفة مقارنة بمسحوق المعادن
42 ملم
ميتالورجيا المساحيق
52 ملم
سبائك الزنك
56 ملم
ميتالورجيا المساحيق
سبائك الزنك
اللدائن الهندسية
63 ملم
سبائك الزنك
بالإضافة إلى استخدامات ناقل الحركة في المركبات ، تُستخدم علب التروس الكوكبية في صناعات مختلفة لتطبيقات مختلفة.إنها توفر دقة عالية ونسبة عزم دوران عالية إلى الحجم مما يجعلها مناسبة تمامًا للتطبيقات التي تتضمن ؛زيادة عزم الدوران ، وتقليل السرعة ، وتحديد المواقع بدقة ، والتحكم في الآلات القابلة للتكرار.
المواصفات الكهربائية لجزء المحرك:
نموذج | زاوية الخطوة (° / خطوة) |
سلك الرصاص (لا.) |
الجهد االكهربى (الخامس) |
تيار (مرحلة) |
مقاومة (Ω / المرحلة) |
الحث (MH / المرحلة) |
عقد العزم (KG.CM) |
ارتفاع المحرك L (مم) |
وزن المحرك (كلغ) |
---|---|---|---|---|---|---|---|---|---|
57BYGH001A | 1.8 | 4 | 6.0 | 0.5 | 12 | 20 | 3.5 | 41 | 0.45 |
57BYGH048-11 | 1.8 | 4 | 4.4 | 2.0 | 2.2 | 5.0 | 6.0 | 41 | 0.45 |
57BYGH201-22A | 1.8 | 4 | 6.6 | 0.6 | 11 | 25 | 7.0 | 51 | 0.65 |
57BYGH218-45 | 1.8 | 4 | 2.6 | 2.0 | 1.3 | 4 | 8.0 | 51 | 0.65 |
57BYGH420-77 | 1.8 | 6 | 3.8 | 2.0 | 1.9 | 3.5 | 9.0 | 56 | 0.70 |
57BYGH432-63A | 1.8 | 6 | 2.4 | 3.0 | 0.8 | 1.2 | 9.0 | 56 | 0.70 |
57BYGH633-131 | 1.8 | 6 | 3.0 | 3.0 | 1.0 | 1.8 | 13.5 | 78 | 1.00 |
57BYGH639-10E | 1.8 | 4 | 2.1 | 4.2 | 0.5 | 1.6 | 18 | 78 | 1.13 |
57BYGH801-01 | 1.8 | 6 | 3.3 | 3.0 | 1.1 | 2.5 | 16 | 84 | 1.13 |
57BYGH815 | 1.8 | 4 | 7.36 | 1.6 | 4.6 | 16 | 20 | 84 | 1.13 |
* يمكن تخصيص المنتجات حسب الطلب.
* يمكن أن تتطابق المنتجات مع علبة التروس 42،52،57،63مم
خارج القطر 42mm ميتالورجيا المساحيق
مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
ميتالورجيا المساحيق | تحمل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
1/4 | 1.0 | 3.0 | 81٪ | 32.5 | 170 | 1 |
1/6 | ||||||
15/1 | 4.0 | 12 | 72٪ | 46.3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8.0
|
25
|
65٪
|
60.1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65٪ | 60.1 | 267 |
البعد الميكانيكي
خارج القطر 52 ممسبائك الزنك
مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول L (مم) |
الوزن (جرام) | عدد قطارات التروس | نسبة الانخفاض |
1/13 | 1/13 | 2.0 | 6.0 | 81٪ | 52.9 | 345 | 1 |
البعد الميكانيكي
خارج القطر 56mm ميتالورجيا المساحيق
مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
ميتالورجيا المساحيق | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
1/6 | ||||||
15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
1/66 |
البعد الميكانيكي
خارج القطر 56mm اللدائن الهندسية
مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
اللدائن الهندسية | تحمل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
15/1 | 8.0 | 25 |
72٪
|
61.6 | 450 |
2
|
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
||||
1/66 |
البعد الميكانيكي
خارج القطر 56 ملم سبائك الزنك
مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
1/4 |
2.0
|
6 | 81٪ |
43.3
|
350 | 1 |
1/6 | ||||||
1/13 | 52.7 | 400 |
البعد الميكانيكي
خارج القطر 63mm سبائك الزنك
مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول L (مم) |
الوزن (جرام) | عدد قطارات التروس |
1/8 | 3.0 | 8.0 | 81٪ | 75.5 | 400 | 1 |
البعد الميكانيكي
