| اسم العلامة التجارية: | HeTai |
| رقم الطراز: | 57BL |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

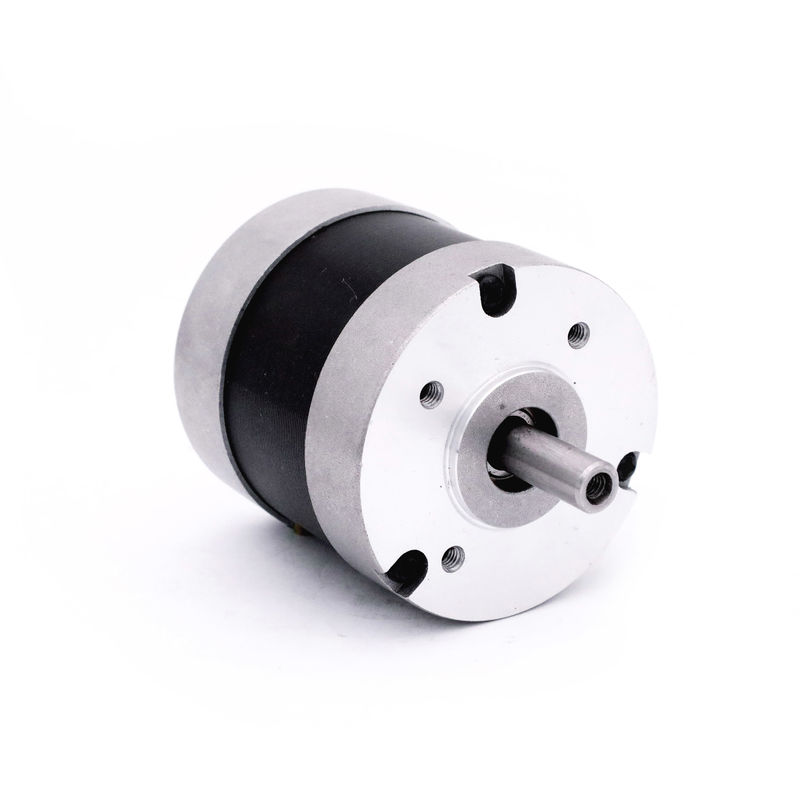

57BL 138W مايكرو 1.32NM CE ROHS ISO التخصيص bldc محرك فرش
سلسلة 57BL هي نوع من محركات BLDC بجسم أسطواني.تتراوح السرعة من 2500 دورة في الدقيقة إلى 3000 دورة في الدقيقة ، وعزم الدوران المقدر من 0.057 إلى 0.44 نيوتن متر.
| اسم المنتج | محرك DC بدون فرشات | نوع اللف | نجمة |
|---|---|---|---|
| زاوية تأثير هول | 120 درجة زاوية كهربائية | فئة العزل | ب |
| مستوى IP | IP40 | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
| قوة عازلة | 600VAC 1 دقيقة | درجة الحرارة المحيطة | -20 درجة مئوية ~ + 50 درجة مئوية |
| أقصى قوة شعاعية | 75N (10 مم من الشفة الأمامية) | ماكس قوة محورية | 15N |
المواصفات الكهربائية:
| نموذج | نموذج | نموذج | نموذج | نموذج | نموذج | ||
| تخصيص | وحدة | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| عدد المراحل | مرحلة | 3 | 3 | 3 | 3 | 3 | 3 |
| عدد الاقطاب | أعمدة | 4 | 4 | 4 | 4 | 4 | 4 |
| الفولطية | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| تصنيف سريع | دورة في الدقيقة | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| التصنيف الحالي | أ | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| تصنيف عزم الدوران | نانومتر | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| القوة المصنفة | دبليو | 15 | 34.5 | 56 | 69 | 104 | 138 |
| عزم الدوران الاقصى | نانومتر | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| تيار الذروة | أمبير | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| ثابت عزم الدوران | نانومتر / أ | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| رجوع ثابت EMF | V / kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| طول الجسم | مم | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| وزن | كلغ | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | لون | ||
| + 5 فولت | أحمر | UL1007 26AWG | |
| القاعة أ | أصفر | ||
| القاعة | أخضر | ||
| HALLC | أزرق | ||
| GND | أسود | ||
| المرحلة أ | أصفر | UL1015 20AWG | |
| المرحلة ب | أخضر | ||
| المرحلة ج | أزرق | ||
البعد الميكانيكي
على أساس كل هذه المزايا ، فإن شركتنا متخصصة في إنتاج محركات متدرجة هجينة ، محركات DC بدون فرش ، محركات مؤازرة ، محركات علبة التروس ، وما إلى ذلك.يتم تطبيق المنتجات في الروبوتات ، وآلات التعبئة ، وآلات النسيج ، والأدوات الطبية ، وآلات الطباعة ، والمعدات اللوجستية الذكية ... كما ترسل Hetai منتجاتها إلى الولايات المتحدة الأمريكية ، وأوروبا ، وجنوب شرق آسيا ، وجميع أنحاء الصين.
يستفيد محرك BLDC من أنواع المحركات AC و DC و Universal ويجمعها في وحدة واحدة.لها عمر طويل ، صيانة منخفضة ، تشغيل هادئ ، وقدرة سرعة متغيرة لمحرك التيار المتردد ؛عزم الدوران المرتفع ومنحنى السرعة الخطي لمحرك DC ؛ومثل كل من محركات التيار المتردد والتيار المستمر ، فهو يعمل بشكل جيد مع علب التروس.تتميز محركات التيار المستمر عديمة الفرشاة بكثافة طاقة عالية ، وهي تأتي في المرتبة الثانية بعد محرك Universal ، ولديها أفضل تصنيف للكفاءة من 65 إلى 80٪.
