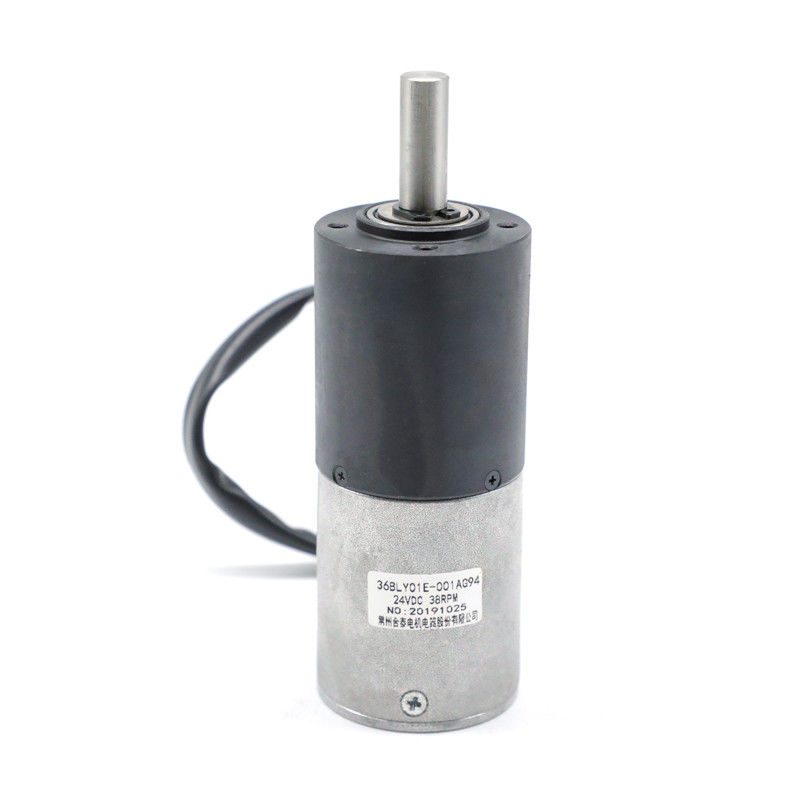

علبة التروس الصغيرة بدون فرش NEMA 14 24v 36mm 2 Nm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Hetai |
| إصدار الشهادات | CE ROHS ISO |
| رقم الموديل | 36BLY01E-001AG94 |
| الحد الأدنى لكمية | 50 |
| الأسعار | USD |
| تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
| وقت التسليم | 28-31 |
| شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 5000PCS / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | محرك علبة التروس بدون فرش | نوع لف | نجمة |
|---|---|---|---|
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية | فئة العزل | ب |
| درجة الحرارة المحيطة | -20 ℃ ~ + 50 ℃ | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
| قوة عازلة | 600VAC 1 دقيقة | مستوى الحماية | IP40 |
| نسبة إعادة التعليم | 1：94 | عزم الدوران المقدر | 2.5 نيوتن |
| تسليط الضوء | نيما 14 24 فولت,نيما 14 36 مم,علبة التروس الكوكبية لمحرك بدون فرش |
||
منتوج وصف
36BLY01E-001AG94 NEMA 14 محرك علبة التروس الكوكبية حجم صغير 2 نانومتر كفاءة عالية
36BLY01E-001AG94 يستخدم apعلبة التروس المعدنية مسحوق.عزم الدوران المقدر للمحرك 36BLY01E هو 0.03 نيوتن متر ، مثبت بنسبة تخفيض 1:94 علبة تروس ، يمكن أن يصل عزم الدوران إلى 2 نيوتن متروفي الوقت نفسه ، تم تقليل سرعة 3500 دورة في الدقيقة إلى 38 لفة في الدقيقةيمكن أن تتطابق أيضًا مع نسبة التخفيض الأخرى:
المرحلة 1
1/4 ، 1/5
المرحلة الثانية
1/16 ، 1/20 ، 1/25
المرحلة 3
1/53 ، 1/62 ، 1/76 ، 1/94 ، 1/117
يرجى التمرير لأسفل لرؤية المزيد من التفاصيل حول علبة التروس
المواصفات الكهربائية:
| نموذج | ||
| نموذج التصنيع | 36BLY01E-001AG94 | |
| عدد المراحل | مرحلة | 3 |
| عدد الاقطاب | أعمدة | ４ |
| خط لخط المقاومة | OHMS | 6.4 |
| الجهد الاسمي | VDC | 24 |
| لا توجد سرعه تحميل | دورة في الدقيقة | 4800 |
| لا تحميل الحالي | أمبير | 0.32 |
| تصنيف سريع | دورة في الدقيقة | 3500 ± 200 |
| التصنيف الحالي | أ | 0.32 |
| تصنيف عزم الدوران | نانومتر | 0.03 |
| القوة المصنفة | دبليو | 11 |
| عزم الدوران الاقصى | نانومتر | 0.09 |
| ثابت عزم الدوران | نانومتر / أ | 0.015 |
| رجوع ثابت EMF | V / kRPM | 1.6 |
| طول الجسم | مم | 42 |
| وزن | كلغ | 0.16 |
| مواصفات المحرك مع التروس الكوكبية | ||
| مصنفة عزم الدوران | نانومتر | 2 |
| تصنيف سريع | دورة في الدقيقة | 38 |
| نسبة | 94: 1 | |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | |
| + 5 فولت | أحمر |
UL1332 26AWG
|
| القاعة أ | أزرق | |
| القاعة ب | لون أخضر | |
| القاعة ج | أبيض | |
| GND | أسود | |
| المرحلة أ | بنى | |
| المرحلة ب | الأصفر | |
| المرحلة ج | البرتقالي |
البعد الميكانيكي
المواصفات الكهربائية لجزء علبة التروس:
36 ملم ميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 0.3 | 1.0 | 81٪ | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72٪ | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65٪ | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
كيف يعمل علبة التروس الكوكبية؟
يمكن مقارنة محاذاة التروس بنظامنا الشمسي حيث تدور الكواكب حول الشمس ، ومن هنا جاء اسم "علبة التروس الكوكبية".
في منتصف علبة التروس الكوكبية ، يوجد ترس "شمس" - يُعرف أيضًا باسم الترس المركزي.غالبًا ما يكون هذا هو ترس الإدخال.حول الخارج ، هناك 2 أو أكثر من التروس "الكوكبية" - أو التروس الخارجية.يوجد ترس حلقي يحيط بكوكب التروس يربط التكوين معًا.ترتبط التروس الكوكبية بحامل متصل بدوره بعمود الإخراج.
