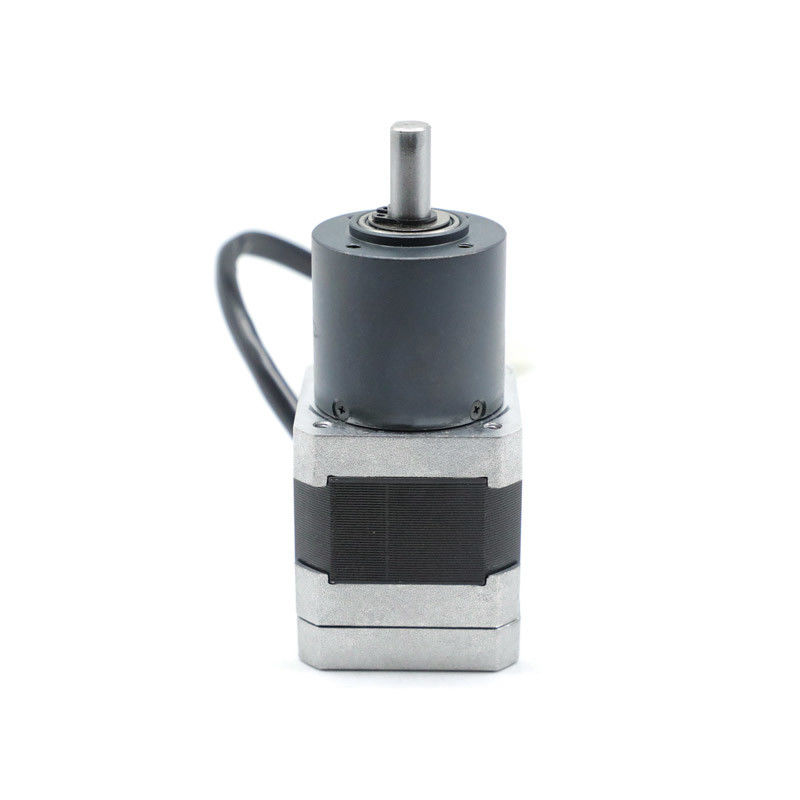

محرك DC 24 فولت لخفض التروس NEMA 17 محرك بدون فرش 36 مم

  • Dc 24v Gear Reduction Motor NEMA 17 Brushless Motor 36mm
  • Dc 24v Gear Reduction Motor NEMA 17 Brushless Motor 36mm
  • Dc 24v Gear Reduction Motor NEMA 17 Brushless Motor 36mm
  • Dc 24v Gear Reduction Motor NEMA 17 Brushless Motor 36mm
  • Dc 24v Gear Reduction Motor NEMA 17 Brushless Motor 36mm
مكان المنشأ الصين
اسم العلامة التجارية Hetai
إصدار الشهادات CE ROHS ISO
رقم الموديل 42BLF01-023AG13
الحد الأدنى لكمية 50
الأسعار USD
تفاصيل التغليف كرتون مع صندوق فوم داخلي ، منصة نقالة
وقت التسليم 28-31
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 5000PCS / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج محرك علبة التروس بدون فرش نوع لف نجمة
زاوية تأثير القاعة 120 درجة زاوية كهربائية فئة العزل ب
درجة الحرارة المحيطة -20 ℃ ~ + 50 ℃ مقاومة العزل 100MΩ كحد أدنى 500VC DC
قوة عازلة 600VAC 1 دقيقة مستوى الحماية IP40
تصنيف عزم الدوران 0.66 نيوتن نسبة الانخفاض 1/13
تسليط الضوء

محرك تقليل التروس بجهد 24 فولت

,

nema 17 24vdc 36mm

,

NEMA 17 Brushless Motor 36mm
اترك رسالة
منتوج وصف

42BLF01-023AG13 NEMA 17 تيار مستمر علبة تروس لتقليل المحركات الصغيرة بدون فرش 36 مم

نموذج نسبة الانخفاض مواد الإسكان علبة التروس تحمل في الإخراج الجهد (V) قوة (W) السرعة (دورة في الدقيقة)
42BLF01-023AG13 13: 1 تعدين المساحيق وضع الكره 24 19 308
42BLF01-027AG16 16: 1 تعدين المساحيق وضع الكره 24 19 250
42BLF01-035AG25 25: 1 تعدين المساحيق وضع الكره 24 17 160
42BLF01-036AG53 53: 1 تعدين المساحيق وضع الكره 24 17 75



المواصفات الكهربائية:

    نموذج
نموذج التصنيع 42BLF01-023AG13
عدد المراحل مرحلة 3
عدد الاقطاب أعمدة 8
خط لخط المقاومة أومس 2.2
الجهد الاسمي VDC 24
لا توجد سرعه تحميل دورة في الدقيقة 5000 ± 10٪
لا تحميل الحالي أمبير 0.5
تصنيف سريع دورة في الدقيقة 4000 ± 10٪
التصنيف الحالي أ 0.5
تصنيف عزم الدوران نانومتر 0.063
القوة المصنفة دبليو 25
عزم الدوران الاقصى نانومتر 0.189
تيار الذروة أمبير 1.5
ثابت عزم الدوران نانومتر / أ 0.042
رجوع ثابت EMF V / kRPM 4.4
طول الجسم مم 47
وزن كلغ 0.30
مواصفات المحرك مع التروس الكوكبية
تصنيف عزم الدوران نانومتر 0.66
تصنيف سريع دورة في الدقيقة 307
نسبة   13: 1

* يمكن تخصيص المنتجات حسب الطلب.





الاسلاك الرسم البياني



وظيفة اللون
+ 5 فولت أحمر UL1007 26AWG




القاعة أ الأصفر
القاعة لون أخضر
HALLC أزرق
GND أسود
المرحلة أ الأصفر UL3265 22AWG


المرحلة ب لون أخضر
المرحلة ج أزرق



البعد الميكانيكي

محرك DC 24 فولت لخفض التروس NEMA 17 محرك بدون فرش 36 مم 0

36 ملم تعدين المساحيق



مواد الإسكان تحمل في الإخراج حمولة شعاعية (10 مم من شفة) N رمح الحمولة المحورية (N) أقصى قوة ضغط مناسبة للعمود (N) اللعب الشعاعي للعمود (مم) لعب اقتحام رمح (مم) رد فعل عنيف عند عدم التحميل (°)
تعدين المساحيق محامل الأكمام ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



نسبة الانخفاض عزم التسامح المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪ الطول (مم) الوزن (جرام) عدد قطارات التروس
1/4 0.3 1.0 81٪ 24.8 145 1
1/5
1/16 1.2 3.5 72٪ 32.4 173 2
1/20
1/25
1/53 2.5 7.5 65٪ 41.9 213 3
1/62
1/76
1/94
1/117

يضمن صندوق التروس الكوكبي نظام نقل طاقة مرنًا وموثوقًا

توفر علب التروس هذه نطاقًا واسعًا من الطاقة والنسبة ، مما يجعلها خيارًا مثاليًا لمعظم التطبيقات في العديد من الصناعات.
