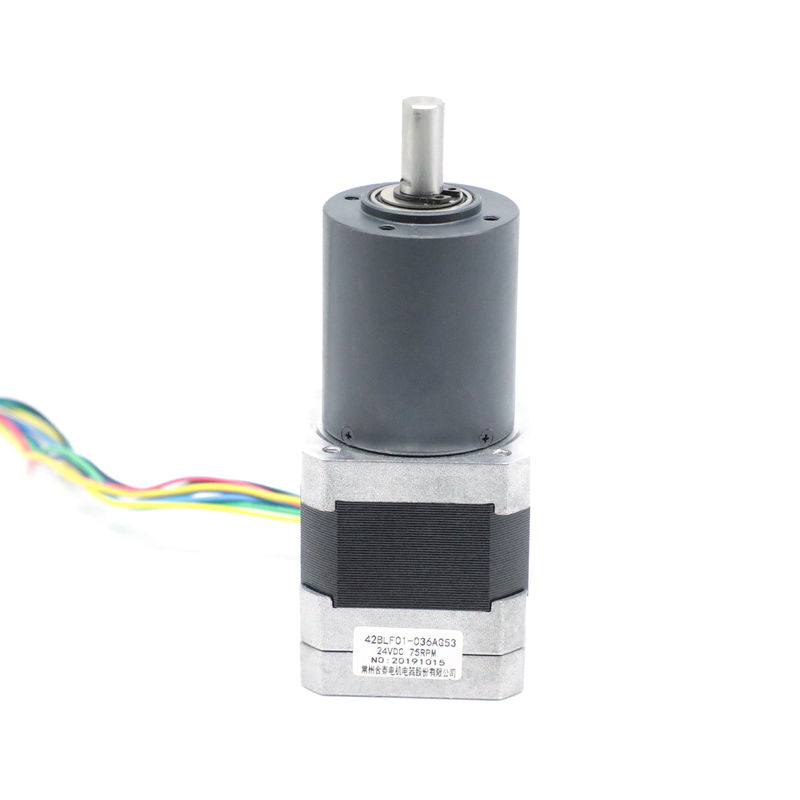

NEMA 17 Micro Gearbox محرك بدون فرشاة مع مخفض سرعة 75 دورة في الدقيقة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Hetai |
| إصدار الشهادات | CE ROHS ISO |
| رقم الموديل | 42BLF01-036AG53 |
| الحد الأدنى لكمية | 50 |
| الأسعار | USD |
| تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
| وقت التسليم | 28-31 |
| شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 5000PCS / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | محرك علبة التروس بدون فرش | نوع لف | نجمة |
|---|---|---|---|
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية | فئة العزل | ب |
| درجة الحرارة المحيطة | -20 ℃ ~ + 50 ℃ | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
| قوة عازلة | 600VAC 1 دقيقة | تصنيف سريع | 75 ± 10٪ دورة في الدقيقة |
| تصنيف عزم الدوران | 2.17 ميل بحري | مستوى الحماية | IP40 |
| تسليط الضوء | محرك تروس كوكبي بدون فرش,محرك NEMA 17 علبة تروس صغيرة بدون فرش,محرك تروس كوكبي تيار مستمر بدون فرشاة |
||
منتوج وصف
محرك NEMA 17 micro DC بدون فرش مع مخفض سرعة علبة تروس مسحوق ميتالورجيا 75 دورة في الدقيقة
| نموذج | درجة الحرارة المحيطة | نسبة الانخفاض | مواد الإسكان علبة التروس | تحمل في الإخراج | الجهد (V) | قوة (W) | السرعة (دورة في الدقيقة) |
| 42BLF01-023AG13 | -20 درجة مئوية -50 درجة مئوية | 13: 1 | تعدين المساحيق | وضع الكره | 24 | 19 | 308 |
| 42BLF01-027AG16 | -20 درجة مئوية -50 درجة مئوية | 16: 1 | تعدين المساحيق | وضع الكره | 24 | 19 | 250 |
| 42BLF01-035AG25 | -20 درجة مئوية -50 درجة مئوية | 25: 1 | تعدين المساحيق | وضع الكره | 24 | 17 | 160 |
| 42BLF01-036AG53 | -20 درجة مئوية -50 درجة مئوية | 53: 1 | تعدين المساحيق | وضع الكره | 24 | 17 | 75 |
تطبيقات علبة التروس الكوكبية
بالإضافة إلى استخدامات ناقل الحركة في المركبات ، تُستخدم علب التروس الكوكبية في صناعات مختلفة لتطبيقات مختلفة.إنها توفر دقة عالية ونسبة عزم دوران عالية إلى الحجم مما يجعلها مناسبة تمامًا للتطبيقات التي تتضمن ؛زيادة عزم الدوران وتقليل السرعة وتحديد المواقع بدقة والتحكم في الآلات القابلة للتكرار.
المواصفات الكهربائية:
| نموذج | ||
| نموذج التصنيع | 42BLF01-036AG53 | |
| عدد المراحل | مرحلة | 3 |
| عدد الاقطاب | أعمدة | 8 |
| خط لخط المقاومة | أومس | 2.2 |
| الجهد الاسمي | VDC | 24 |
| لا توجد سرعه تحميل | دورة في الدقيقة | 5000 ± 10٪ |
| لا تحميل الحالي | أمبير | 0.5 |
| تصنيف سريع | دورة في الدقيقة | 4000 ± 10٪ |
| التصنيف الحالي | أ | 0.5 |
| تصنيف عزم الدوران | نانومتر | 0.063 |
| القوة المصنفة | دبليو | 26 |
| عزم الدوران الاقصى | نانومتر | 0.063 |
| تيار الذروة | أمبير | 0.5 |
| ثابت عزم الدوران | نانومتر / أ | 0.046 |
| رجوع ثابت EMF | V / kRPM | 4.8 |
| طول الجسم | مم | 47 |
| وزن | كلغ | 0.30 |
| مواصفات المحرك مع التروس الكوكبية | ||
| مصنفةعزم الدوران | نانومتر | 2.17 |
| تصنيف سريع | دورة في الدقيقة | 75 ± 10٪ |
| نسبة | 53: 1 | |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | |
| + 5 فولت | أحمر | UL1007 26AWG |
| القاعة أ | أصفر | |
| القاعة | لون أخضر | |
| HALLC | أزرق | |
| GND | أسود | |
| المرحلة أ | أصفر | UL3265 22AWG |
| المرحلة ب | لون أخضر | |
| المرحلة ج | أزرق |
البعد الميكانيكي
36 ملم تعدين المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | محامل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 0.3 | 1.0 | 81٪ | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72٪ | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65٪ | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
التطبيقات بما في ذلك
محركات العجلات
محركات المسار
الناقلون
عدد كبير من محركات الأقراص
محركات الرافعة
خلط
محركات الونش
مضخات
محاقن أنابيب لفائف
اوجير ومحركات الحفر
محركات رأس القاطع
