42mm نيما 17 تخفيض علبة التروس الكوكبية 700 دورة في الدقيقة 0.12 نانومتر 42bly01a 002ag5

مكان المنشأ الصين
اسم العلامة التجارية Hetai
إصدار الشهادات CE ROHS ISO
رقم الموديل 42BLY01A-002AG5
الحد الأدنى لكمية 50
الأسعار USD
تفاصيل التغليف كرتون مع صندوق فوم داخلي ، منصة نقالة
وقت التسليم 28-31
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 5000PCS / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج محرك علبة التروس بدون فرش نوع لف نجمة
زاوية تأثير القاعة 120 درجة زاوية كهربائية فئة العزل ب
درجة الحرارة المحيطة -20 ℃ ~ + 50 ℃ مقاومة العزل 100MΩ كحد أدنى 500VC DC
قوة عازلة 600VAC 1 دقيقة عدد المراحل 3
رد فعل عنيف عند عدم التحميل (°) ≤1.5 مستوى الحماية IP40
تسليط الضوء

404 Not Found

,

nema 17 gearbox 42bly01a 002ag5

,

nema 17 with gearbox 42bly01a 002ag5

اترك رسالة
منتوج وصف

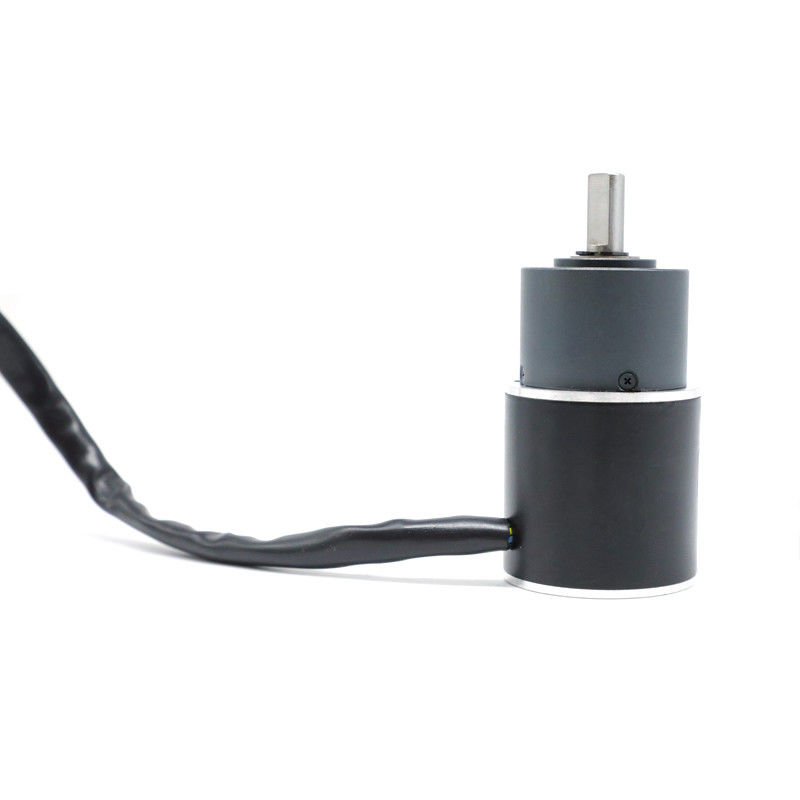

42BLY01A-002AG5 NEMA 17 محرك بدون فرش مع علبة تروس كوكبية 700 دورة في الدقيقة



42BLY01A المحرك معصندوق التروس الكوكبي المسحوق 36 مم ، عزم الدوران الإجمالي الناتج هو 0.16 نيوتن متر ، وسرعة 700 دورة في الدقيقة ، و 12 وات إذا كنت بحاجة إلى عزم دوران أعلى ، يمكنك اختيار نسبة تخفيض أعلى.يمكنك الاختيار من بين 3 مستويات لنسبة التخفيض ، والتي نسميها أيضًا عدد قطارات التروس.تتكون نسبة المرحلة الأولى من 1/4 و 1/5.المرحلة الثانية لها نسب 1/16 ، 1/20 ، 1/25.بينما المرحلة الثالثة بها 1/53 ، 1/62 ، 1/76 ، 1/94 ، 1/117.ستؤدي نسبة التخفيض الأعلى إلى سرعة أقل وعزم دوران أعلى.



المواصفات الكهربائية

جزء المحرك
نموذج التصنيع 42BLY01A-002AG5
عدد المراحل مرحلة 3
عدد الاقطاب أعمدة 4
خط لخط المقاومة أومس 5
الجهد الاسمي VDC 24
لا توجد سرعه تحميل دورة في الدقيقة 4800
لا تحميل الحالي أمبير 0.25
تصنيف سريع دورة في الدقيقة 3500 ± 200
تصنيف عزم الدوران نانومتر 0.04
عزم الدوران الاقصى نانومتر 0.12
ثابت عزم الدوران نانومتر / أ 0.043
رجوع ثابت EMF V / kRPM 4.4
طول الجسم مم 42
وزن كلغ 0.3
المواصفات مع التروس الكوكبية
مصنفة عزم الدوران نانومتر 0.16
تصنيف سريع دورة في الدقيقة 700 ± 10٪
القوة المصنفة دبليو 12
نسبة   5: 1


* يمكن تخصيص المنتجات حسب الطلب.



الاسلاك الرسم البياني



وظيفة اللون
+ 5 فولت أحمر UL1007 26AWG




القاعة أ الأصفر
القاعة لون أخضر
HALLC أزرق
GND أسود
المرحلة أ الأصفر UL3265 22AWG


المرحلة ب لون أخضر
المرحلة ج أزرق



البعد الميكانيكي

42mm نيما 17 تخفيض علبة التروس الكوكبية 700 دورة في الدقيقة 0.12 نانومتر 42bly01a 002ag5 0

المواصفات الكهربائية لجزء علبة التروس:



36 ملم تعدين المساحيق

مواد الإسكان تحمل في الإخراج حمولة شعاعية (10 مم من شفة) N رمح الحمولة المحورية (N) أقصى قوة ضغط مناسبة للعمود (N) اللعب الشعاعي للعمود (مم) لعب اقتحام رمح (مم) رد فعل عنيف عند عدم التحميل (°)
تعدين المساحيق محامل الأكمام ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



نسبة الانخفاض عزم التسامح المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪ الطول (مم) الوزن (جرام) عدد قطارات التروس
1/4 0.3 1.0 81٪ 24.8 145 1
1/5
1/16 1.2 3.5 72٪ 32.4 173 2
1/20
1/25
1/53 2.5 7.5 65٪ 41.9 213 3
1/62
1/76
1/94
1/117



ضغط مناسب

42mm نيما 17 تخفيض علبة التروس الكوكبية 700 دورة في الدقيقة 0.12 نانومتر 42bly01a 002ag5 1



الجمعية علبة التروس

42mm نيما 17 تخفيض علبة التروس الكوكبية 700 دورة في الدقيقة 0.12 نانومتر 42bly01a 002ag5 2
