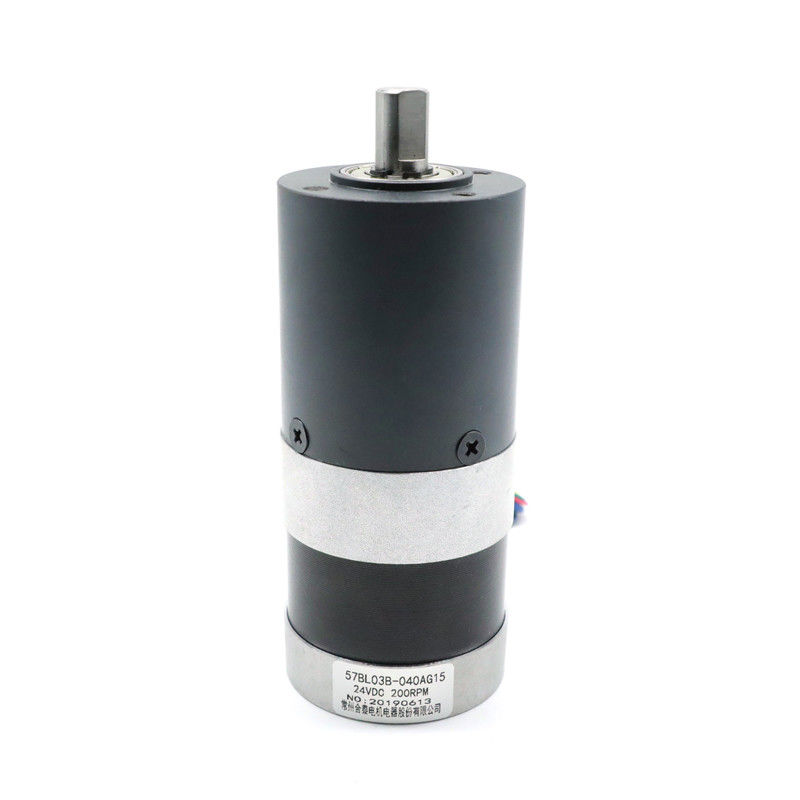

Bldc Brushless Dc Motor Nema 23 علبة التروس الكوكبية 2 NM 57BL03B 040AG15

مكان المنشأ الصين
اسم العلامة التجارية Hetai
إصدار الشهادات CE ROHS ISO
رقم الموديل 57BL03B-040AG15
الحد الأدنى لكمية 50
الأسعار USD
تفاصيل التغليف كرتون مع صندوق فوم داخلي ، منصة نقالة
وقت التسليم 28-31
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 5000PCS / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج محرك علبة التروس بدون فرش نوع لف نجمة
زاوية تأثير القاعة 120 درجة زاوية كهربائية فئة العزل ب
درجة الحرارة المحيطة -20 ℃ ~ + 50 ℃ مقاومة العزل 100MΩ كحد أدنى 500VC DC
قوة عازلة 600VAC 1 دقيقة مستوى الحماية IP40
عزم الدوران المقدر 8 ميل بحري عدد قطارات التروس 2
تسليط الضوء

57BL03B Bldc Brushless Dc Motor Nema 23

,

Nema 23 علبة التروس الكوكبية 57BL03B

,

57BL03B Nema 23 علبة التروس الكوكبية

اترك رسالة
منتوج وصف

57BL03B-040AG15 NEMA 23 محرك منخفض الضوضاء 2 نانومتر علبة تروس كوكبية بدون فرش

نموذج درجة الحرارة المحيطة نسبة الانخفاض مواد الإسكان علبة التروس تحمل في الإخراج

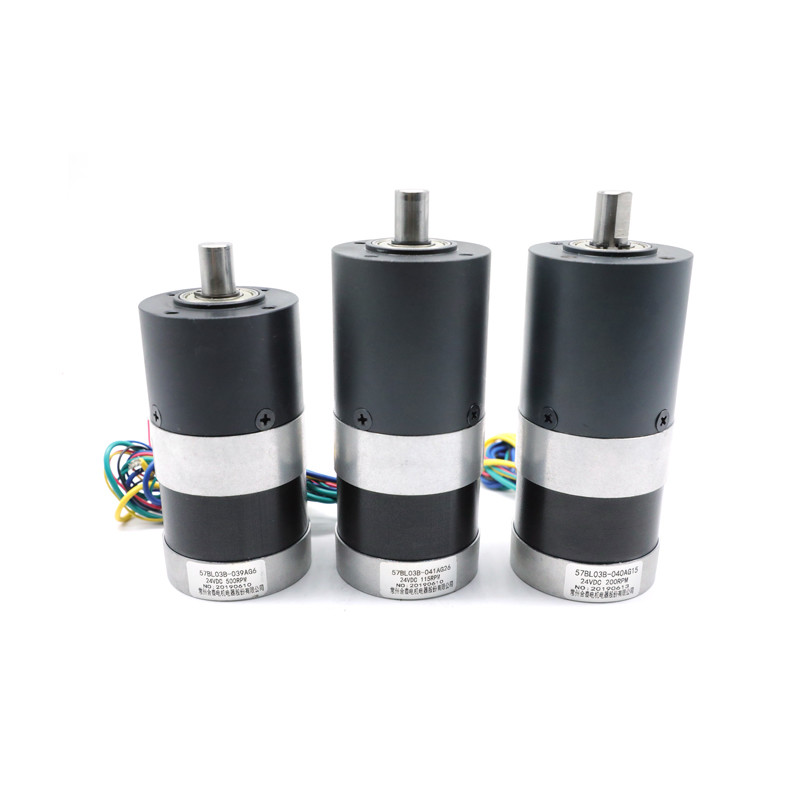

57BL03B-039AG6 -20 درجة مئوية -50 درجة مئوية 6: 1 تعدين المساحيق وضع الكره
57BL03B-040AG15 -20 درجة مئوية -50 درجة مئوية 15: 1 تعدين المساحيق وضع الكره
57BL03B-041AG26 -20 درجة مئوية -50 درجة مئوية 26: 1 تعدين المساحيق وضع الكره



المواصفات الكهربائية

    نموذج
نموذج التصنيع 57BL03B-040AG15
عدد المراحل مرحلة 3
عدد الاقطاب أعمدة 4
خط لخط المقاومة أومس 0.8
الجهد الاسمي VDC 24
لا توجد سرعه تحميل دورة في الدقيقة 4000
لا تحميل الحالي أمبير 0.6
تصنيف سريع دورة في الدقيقة 3000 ± 200
التصنيف الحالي أ 0.6
تصنيف عزم الدوران نانومتر 0.18
القوة المصنفة دبليو 57
عزم الدوران الاقصى نانومتر 0.54
ثابت عزم الدوران نانومتر / أ 0.057
رجوع ثابت EMF V / kRPM 5.9
طول الجسم مم 56.5
وزن كلغ 0.56
مواصفات المحرك مع التروس الكوكبية
مصنفة عزم الدوران نانومتر 1.9
تصنيف سريع دورة في الدقيقة 200 ± 10٪
نسبة   15: 1



* يمكن تخصيص المنتجات حسب الطلب.



الاسلاك الرسم البياني



وظيفة اللون
+ 5 فولت أحمر UL1007 26AWG




القاعة أ الأصفر
القاعة لون أخضر
HALLC أزرق
GND أسود
المرحلة أ الأصفر UL1015 22AWG


المرحلة ب لون أخضر
المرحلة ج أزرق



البعد الميكانيكي

Bldc Brushless Dc Motor Nema 23 علبة التروس الكوكبية 2 NM 57BL03B 040AG15 0



خارج القطر 56mm تعدين المساحيق



مواد الإسكان تحمل في الإخراج حمولة شعاعية (10 مم من شفة) N رمح الحمولة المحورية (N) أقصى قوة ضغط مناسبة للعمود (N) اللعب الشعاعي للعمود (مم) لعب اقتحام رمح (مم) رد فعل عنيف عند عدم التحميل (°)
تعدين المساحيق محامل الأكمام ≤450 ≤200 ≤ 1000 ≤0.03 ≤0.1 ≤1.5



نسبة الانخفاض عزم التسامح المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪

طول

إل

(مم)

الوزن (جرام) عدد قطارات التروس
1/4 2.0 6.0 81٪ 41.3 491 1
1/6
15/1 8.0 25 72٪ 59.6 700 2
1/18
1/26
1/47 16

50



72٪ 59.6 700 2
1/66



البعد الميكانيكي



Bldc Brushless Dc Motor Nema 23 علبة التروس الكوكبية 2 NM 57BL03B 040AG15 1



تعتبر التروس الكوكبية باهظة الثمن قليلاً مقارنة بالتروس التقليدية.ومع ذلك ، فإنها تضمن عائد استثمار مرتفع.

التصميم معقد للغاية ، فأنت فعال ولا يزال من السهل صيانته.

من هذا ، يمكنك أن ترى أن علبة التروس الكوكبية لها العديد من المزايا.
