| اسم العلامة التجارية: | Hetai |
| رقم الطراز: | سلسلة 57BL03B |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 28-31 |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

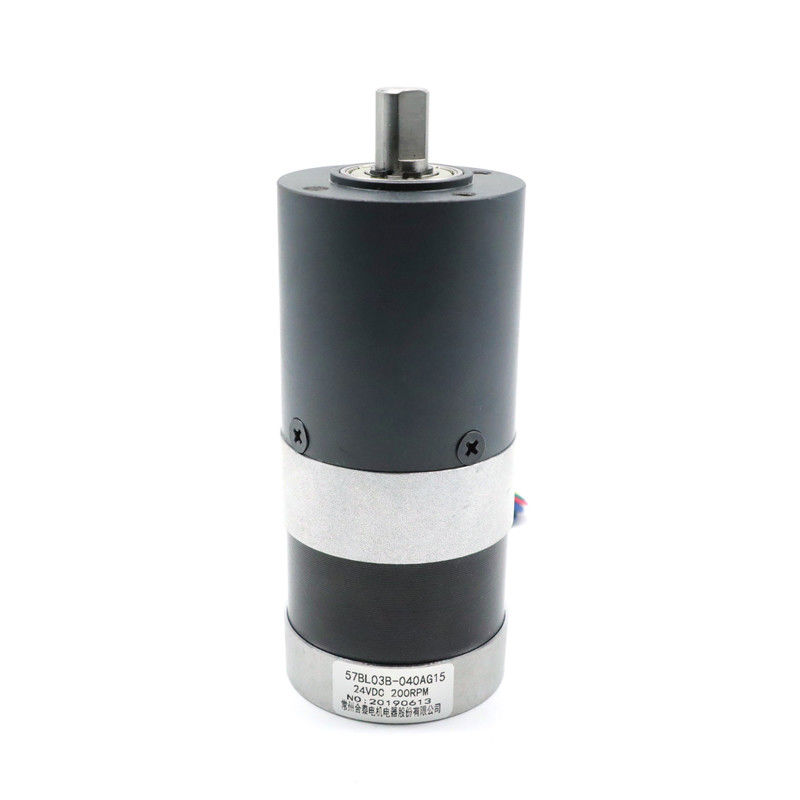

57BL03B-040AG15 NEMA 23 ضوضاء منخفضة 2 N.m محرك علبة التروس الكوكبية بدون فرشاة
| النموذج | درجة الحرارة المحيطة | نسبة التخفيض | مادة غطاء علبة التروس | المحامل عند الخروج |
| 57BL03B-039AG6 | -20 درجة مئوية -50 درجة مئوية | 6:1 | المعادن المسحوقة | محامل الكرات |
| 57BL03B-040AG15 | -20 درجة مئوية -50 درجة مئوية | 15:1 | المعادن المسحوقة | محامل الكرات |
| 57BL03B-041AG26 | -20 درجة مئوية -50 درجة مئوية | 26:1 | المعادن المسحوقة | محامل الكرات |
المواصفات الكهربائية
| النموذج | ||
| نموذج التصنيع | 57BL03B-040AG15 | |
| عدد المراحل | المرحلة | 3 |
| عدد البولنديين | البولنديين | 4 |
| المقاومة من خط إلى خط | OHMS | 0.8 |
| الجهد الاسمي | VDC | 24 |
| لا يوجد سرعة تحميل | RPM | 4000 |
| لا يوجد تيار تحميل | آمبرات | 0.6 |
| السرعة المسجلة | Rpm | 3000±200 |
| التيار المسموح به | أ | 0.6 |
| عزم الدوران القياسي | ن.م | 0.18 |
| الطاقة المسجلة | W | 57 |
| عزم دوران ذروة | ن.م | 0.54 |
| ثابت العزم | رقم الـ (م) | 0.057 |
| ثابتة المجال الكهرومغناطيسي الخلفي | V/kRPM | 5.9 |
| طول الجسم | ملم | 56.5 |
| الوزن | كيلوغرام | 0.56 |
| مواصفات المحرك مع التروس الكوكبية | ||
| مقيّمعزم الدوران | ن.م | 1.9 |
| السرعة المسجلة | Rpm | 200±10% |
| النسبة | 15:1 | |
* يمكن تخصيص المنتجات عند الطلب الخاص.
مخطط الأسلاك
| الوظيفة | اللون | |
| +5 فولت | أحمر | UL1007 26AWG |
| قاعة أ | أصفر | |
| نصف | أخضر | |
| HALLC | الأزرق | |
| الـ GND | أسود | |
| المرحلة A | أصفر | UL1015 22AWG |
| المرحلة ب | أخضر | |
| المرحلة (ج) | الأزرق |
البعد الميكانيكي
القطر الخارجي 56 ملمالمعادن المسحوقة
| مواد السكن | المحامل عند الخروج | الحمل الشعاعي ((10 ملم من الجهاز) N | الحمل المحوري للعمود ((N) | القوة القصوى للضغط على العمود ((N)) | اللعب الشعاعي للعمود ((ملم) | مساحة الدفع للعمود ((ملم) | رد الفعل العكسي عند عدم الحمل (°) |
| المعادن المسحوقة | محامل الأكمام | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة التخفيض | عزم الدوران المسموح به (Nm) | أقصى عزم الدوران اللحظي (Nm) | الكفاءة % |
الطول (ل) (ملم) |
الوزن ((g) | عدد القطارات |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| كيف تصل إلى الله؟ 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| (موسيقى) ، 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
البعد الميكانيكي
أدوات الكواكب مكلفة بعض الشيء مقارنة بالأدوات التقليدية. ومع ذلك، فإنها تضمن ارتفاع عائد الاستثمار.
التصميم معقد جداً لكنها فعالة وسهلة الصيانة
من هذا، يمكنك أن ترى أن علبة التروس الكوكبية لديها العديد من المزايا.
