| اسم العلامة التجارية: | Hetai |
| رقم الطراز: | ES40 |
| الـ MOQ: | 5 |
| السعر: | USD |
| وقت التسليم: | 28-31 |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

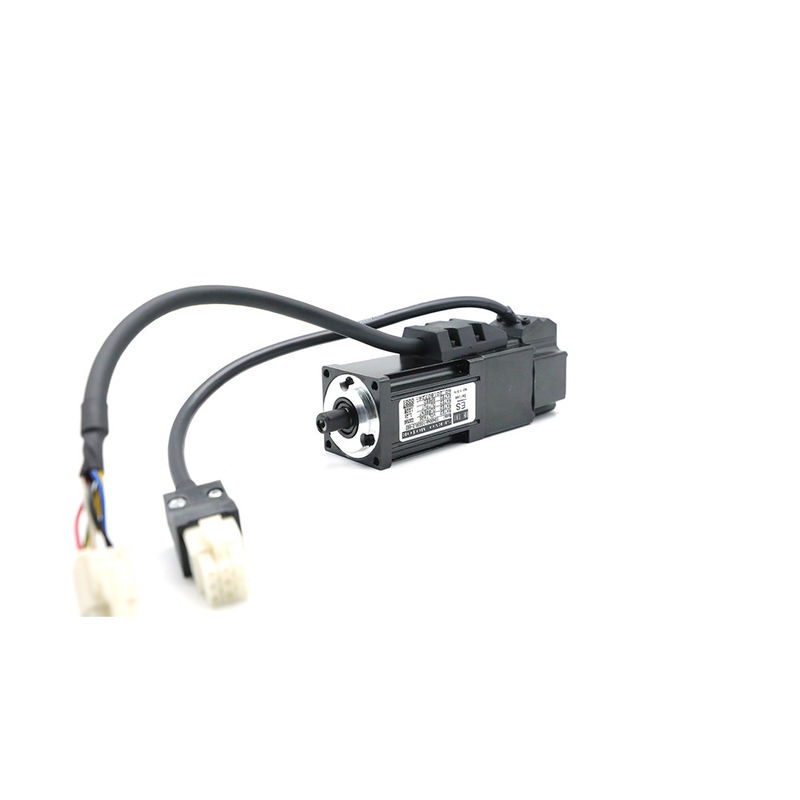

ES40 50-100W الطاقة المقدرة 0.32NM 3000 RPM 24V ، 310V DC مايكرو محرك سيرفو عالي الدقة
| الموديل ES 40-48V (بدون فرامل) | |||||||
| القوة المصنفة | أقصى قوة شعاعية | أقصى قوة محورية | وزن | نوع رمح | قطر رمح | جهاز الملاحظات | لا أعمدة |
| 100 واط | 120N | 60N | 0.75 | مفتاح رمح | φ8 | - | 8 أقطاب |
| الموديل ES 40 -310V (بدون فرامل) | |||||||
| القوة المصنفة | أقصى قوة شعاعية | أقصى قوة محورية | وزن | نوع رمح | قطر رمح | جهاز الملاحظات | لا أعمدة |
| 50 واط | 120N | 60N | 0.5 كجم | مفتاح رمح | φ8 | 24 بت | 10 أقطاب |
| 100 واط | 120N | 60N | 0.5 كجم | مفتاح رمح | φ8 | 17 بت | 8 أقطاب |
المواصفات الكهربائية
|
نموذج |
ES4004A-10D30A1 |
ES4004A-10D30L2 |
ES4005A-05S30N1-001 |
ES40004K-10D30L3 مضاعفات الجهد المنخفض |
|
الطاقة المصنفة (واط) |
100 |
100 |
50 |
100 |
|
الفولطية |
310 |
310 |
310 |
24 |
|
تم تصنيفها الحالية (أ) |
1.2 |
1.2 |
0.56 |
5.6 |
|
السرعة المصنفة (RPM) |
3000 |
3000 |
3000 |
3000 |
|
عزم مصنّف (ميل بحري) |
0.32 |
0.32 |
0.16 |
0.32 |
|
ذروة عزم الدوران (ميل بحري) |
0.96 |
0.96 |
0.48 |
0.9 |
|
ثابت EMF الخلفي (V / KRPM) |
16 |
16 |
16 |
6 |
|
معامل عزم الدوران (NM / AMPS) |
0.265 |
0.265 |
0.265 |
0.057 |
|
ROTOR INERTIA (KG.CM2) |
0.045 |
0.045 |
0.03 |
0.045 |
|
مقاومة الخط (Ω) |
11 |
11 |
23 |
0.6 |
|
حث الخط (MH) |
8 |
8 |
16 |
0.86 |
|
الثبات الزمني الميكانيكي (MS) |
0.86 |
0.86 |
0.86 |
1.08 |
| نموذج | ES4004A-10D30N1 | ES4004A-10D30N2-001 | ES4004A-10D30L1 | ES4004A-10D30L2 | ES4005A-05S30N2-001 |
| الطاقة المصنفة (واط) | 100 | 100 | 100 | 100 | 50 |
| الفولطية | 310 | 310 | 310 | 310 | 310 |
| تم تصنيفها الحالية (أ) | 1.2 | 1.2 | 1.2 | 1.2 | 0.56 |
| السرعة المصنفة (RPM) | 3000 | 3000 | 3000 | 3000 | 3000 |
| عزم مصنّف (ميل بحري) | 0.32 | 0.32 | 0.32 | 0.32 | 0.16 |
| ذروة عزم الدوران (ميل بحري) | 0.96 | 0.96 | 0.96 | 0.96 | 0.48 |
| ثابت EMF الخلفي (V / KRPM) | 16 | 16 | 16 | 16 | 16 |
| معامل عزم الدوران (NM / AMPS) | 0.265 | 0.265 | 0.265 | 0.265 | 0.265 |
| ROTOR INERTIA (KG.CM2) | 0.045 | 0.045 | 0.045 | 0.045 | 0.03 |
| مقاومة الخط (Ω) | 11 | 11 | 11 | 11 | 23 |
| حث الخط (MH) | 8 | 8 | 8 | 8 | 16 |
| الثبات الزمني الميكانيكي (MS) | 0.86 | 0.86 | 0.86 | 0.86 | 0.86 |
سلسلة 40مع الفرامل
| دبوس | وظيفة |
لون |
| 1 | يو | أحمر |
| 2 | الخامس | أبيض |
| 3 | دبليو | أسود |
| 4 | جي | الأصفر/أخضر |
| 5 | الفرامل | الأصفر |
| 6 | الفرامل | أزرق |
| دبوس | وظيفة | لون |
| 1 | OV | أسود |
| 2 | ||
| 3 | SD + | أزرق |
| 4 | + 5 فولت | أحمر |
| 5 | خليج- | بني / أسود |
| 6 | BAT + | بنى |
| 7 | SD- | أزرق / أسود |
| 8 | / | |
| 9 | GND |
رمادي (درع) |
| يكتب | 40 | ||
| قوة |
50 واط |
100 واط | |
| التشفير | |||
| إل (مم) |
أ | 127 | |
| ب | |||
| إل | 127 | ||
| ن | 95 | 155 | |
| يكتب | 40 | ||
| قوة | 50 واط | 100 واط | |
| التشفير | |||
|
وزن |
أ | 0.72 | |
| ب | |||
| إل | 0.72 | ||
| ن | 0.58 | 0.76 | |
ملاحظة: يشير A ، B ، L ، N إلى برنامج التشفير المختلف.
A = tamagawa مشفر ذو قيمة مطلقة أحادية الدوران 17 بت
B = تشفير ضوئي تزايدي 2500ppr
L = مشفر تاماغاوا متعدد الأدوار بقيمة مطلقة 17 بت
N = قيمة مطلقة متعددة الدورات لنيكون 24 بت
بدون فرامل
| دبوس | وظيفة |
لون |
| 1 | يو | أحمر |
| 2 | الخامس | أبيض |
| 3 | دبليو | أسود |
| 4 | جي | الأخضر الأصفر |
| دبوس | وظيفة | لون |
| 1 | نورث كارولاينا | |
| 2 | SD | أزرق |
| 3 | SD- | نفسجي |
| 4 | Vcc | أبيض |
| 5 | GND | أسود |
| 6 | درع | |
|
يكتب |
40 |
||
|
قوة |
50 واط |
100 واط |
|
|
التشفير |
|||
|
إل |
أ |
|
91.5 |
|
ب |
|
|
|
|
إل |
|
97 |
|
|
ن |
65 |
85 |
|
|
يكتب |
40 |
||
|
قوة |
50 واط |
100 واط |
|
|
التشفير |
|||
|
وزن |
أ |
|
0.48 |
|
ب |
|
|
|
|
إل |
|
0.52 |
|
|
ن |
0.34 |
0.45 |
|
ملاحظة: يشير A ، B ، L ، N إلى برنامج التشفير المختلف.
A = tamagawa مشفر ذو قيمة مطلقة أحادية الدوران 17 بت
B = تشفير ضوئي تزايدي 2500ppr
L = مشفر تاماغاوا متعدد الأدوار بقيمة مطلقة 17 بت
N = قيمة مطلقة متعددة الدورات لنيكون 24 بت
