| اسم العلامة التجارية: | Hetai |
| رقم الطراز: | ES40-50W |
| الـ MOQ: | 5 |
| السعر: | USD |
| وقت التسليم: | 28-31 |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

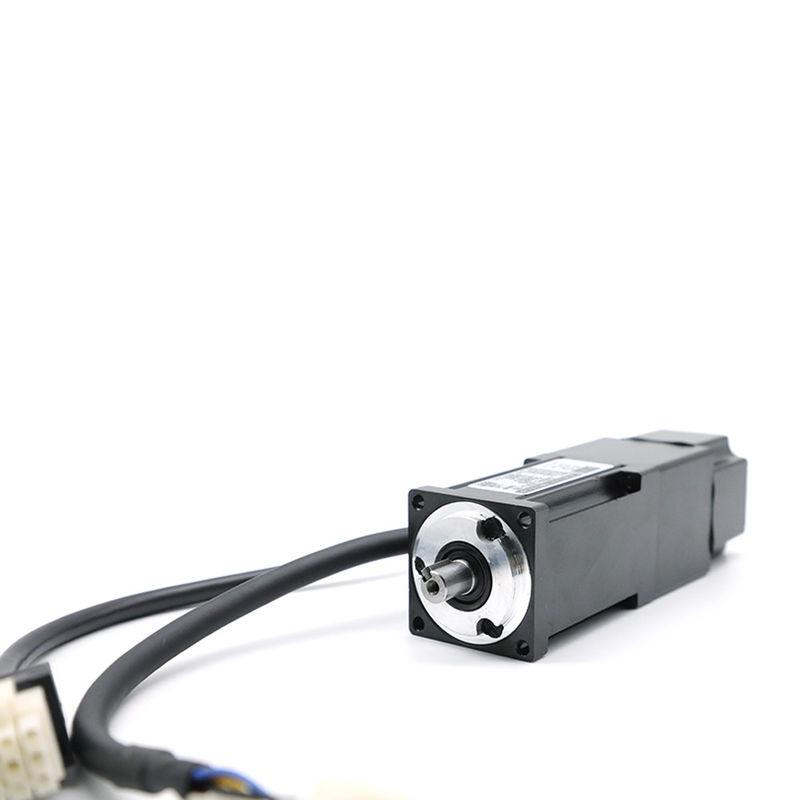

ES40 50W التحكم في حلقة مغلقة عالية الدقة 0.16 نانومتر 310 فولت تيار مستمر محرك سيرفو صغير
| الموديل ES 40 -310V (بدون فرامل) | |||||||
| القوة المصنفة | أقصى قوة شعاعية | أقصى قوة محورية | وزن | نوع رمح | قطر رمح | جهاز الملاحظات | لا أعمدة |
| 50 واط | 120N | 60N | 0.5 كجم | مفتاح رمح | φ8 | 24 بت | 10 أقطاب |
| 100 واط | 120N | 60N | 0.5 كجم | مفتاح رمح | φ8 | 17 بت | 8 أقطاب |
المواصفات الكهربائية
|
القوة المصنفة |
مصنفة سرعة |
الجهد االكهربى |
مصنفة تيار |
تصنيف عزم الدوران |
قمة عزم الدوران |
رجوع EMF ثابت |
|
(ث) |
(دورة في الدقيقة) |
(الخامس) |
(أ) |
(نانومتر) |
(نانومتر) |
(Nm / A) |
|
50 |
3000 |
310 |
0.56 |
0.16 |
0.48 |
16 |
بدون فرامل
| دبوس | وظيفة |
لون |
| 1 | يو | أحمر |
| 2 | الخامس | أبيض |
| 3 | دبليو | أسود |
| 4 | جي | الأخضر الأصفر |
| دبوس | وظيفة | لون |
| 1 | نورث كارولاينا | |
| 2 | SD | أزرق |
| 3 | SD- | نفسجي |
| 4 | Vcc | أبيض |
| 5 | GND | أسود |
| 6 | درع | |
|
يكتب |
40 |
||
|
قوة |
50 واط |
100 واط |
|
|
التشفير |
|||
|
إل |
أ |
|
91.5 |
|
ب |
|
|
|
|
إل |
|
97 |
|
|
ن |
65 |
85 |
|
|
يكتب |
40 |
||
|
قوة |
50 واط |
100 واط |
|
|
التشفير |
|||
|
وزن |
أ |
|
0.48 |
|
ب |
|
|
|
|
إل |
|
0.52 |
|
|
ن |
0.34 |
0.45 |
|
ملاحظة: يشير A ، B ، L ، N إلى برنامج التشفير المختلف.
A = tamagawa مشفر ذو قيمة مطلقة أحادية الدوران 17 بت
B = تشفير ضوئي تزايدي 2500ppr
L = مشفر تاماغاوا متعدد الأدوار بقيمة مطلقة 17 بت
N = قيمة مطلقة متعددة الدورات لنيكون 24 بت
منتجات شبه جاهزة
الاختلافات بين محرك السائر والمحرك المؤازر:
تحتوي محركات Stepper على عدد كبير من الأقطاب أو الأزواج المغناطيسية الناتجة عن مغناطيس دائم أو تيار كهربائي.تحتوي المحركات المؤازرة على عدد قليل جدًا من الأقطاب ؛يوفر كل عمود نقطة توقف طبيعية لعمود المحرك.
يكون عزم دوران محرك متدرج بسرعات منخفضة أكبر من محرك سيرفو من نفس الحجم.
تتم مزامنة تشغيل المحرك السائر عن طريق إخراج إشارات نبضة الأمر من مولد النبض.في المقابل ، تتخلف عملية المحرك المؤازر عن نبضات الأوامر.
الآن لديك فكرة عن عمل عداد المؤازرة إذا كان لديك أي استفسارات حول هذا الموضوع أو ترك التعليقات أدناه حول مشاريع الكهرباء والإلكترونيات.
