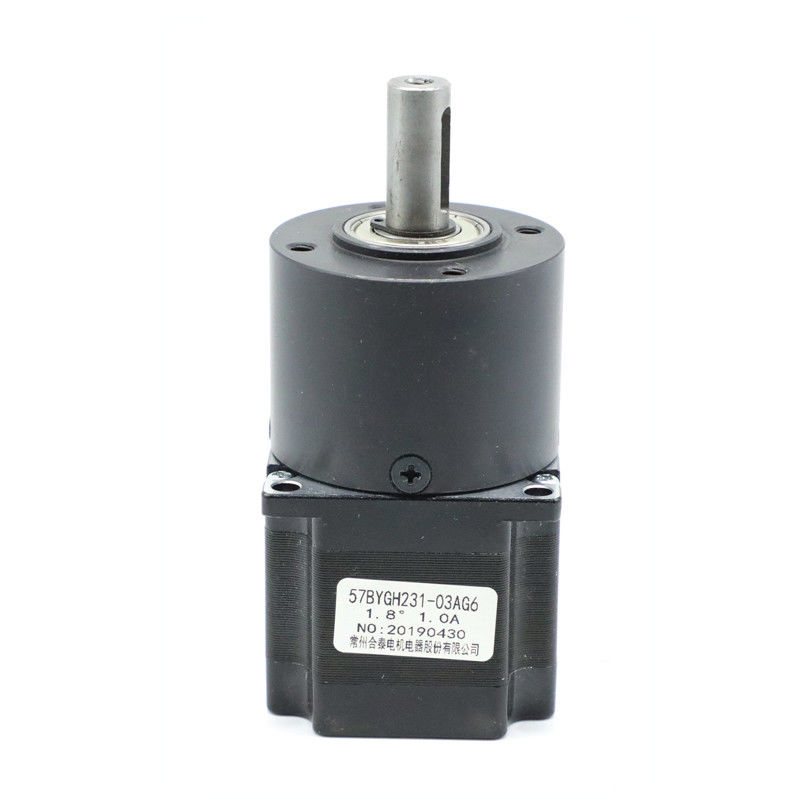

57mm Gearbox Stepper Motor Nema 34 1.2 درجة 4 كجم سم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | HeTai |
| إصدار الشهادات | CE ROHS ISO |
| رقم الموديل | 57 بكج 350 |
| الحد الأدنى لكمية | 50 |
| الأسعار | USD |
| تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
| وقت التسليم | 25 يوما |
| شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 10000 جهاز كمبيوتر شخصى / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | خطوة محرك علبة التروس | دقة الخطوة | ± 5٪ |
|---|---|---|---|
| ارتفاع درجة الحرارة | 80 ℃ ماكس | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
| درجة الحرارة المحيطة | -20 ℃ ~ + 50 ℃ | قوة عازلة | 500VAC 1 دقيقة |
| أقصى قوة شعاعية | 75N (20 مم من الشفة الأمامية) | أقصى قوة محورية | 15 ن |
| تحمل عند الإخراج | تحمل الأكمام ، تحمل مسامية | تحمل الأكمام | تعدين المساحيق ، سبائك الزنك ، اللدائن الهندسية |
| تسليط الضوء | محرك متدرج علبة التروس nema 34,1.2 درجة محرك متدرج,محرك متدرج 4 كجم سم |
||
منتوج وصف
57BYGH350 نيما 34 1.2 درجة زاوية خطوة محرك متدرج مع علبة تروس للحد من الضوضاء الكهربائية منخفضة
يمكن لمحرك السائر 1.2 درجة 57 مم أن يتطابق مع 42 مم ، 56 ممعلبة تروس مسحوق ميتالورجيا وعلبة تروس من سبيكة الزنك مقاس 52 مم.العزم الدوران المقنن هو 16 نيوتن متر ، وعزم الدوران الأقصى لحظية علبة التروس 56 مم ، والذي يمكن أن يصل إلى أعلى عزم دوران على الإطلاق.الحمولة الشعاعية (10 مم من الحافة) لصندوق التروس 56 مم هي ≤ 450N ، والحمل المحوري للعمود ≤ 200N.
جزء المحركالمواصفات الكهربائية
| نموذج | زاوية الخطوة (° / خطوة) |
سلك الرصاص (لا.) |
الجهد االكهربى (الخامس) |
تيار (مرحلة) |
مقاومة (Ω / المرحلة) |
الحث (MH / المرحلة) |
عقد العزم (KG.CM) |
ارتفاع المحرك L (مم) |
وزن المحرك (كلغ) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH350A-001 | 1.2 | 6 | 3.12 | 2.4 | 3.4 | 4.0 | 4.0 | 41 | 0.45 |
| 57BYGH350A-002 | 1.2 | 3 | 5.0 | 0.5 | 10 | 16 | 2.0 | 41 | 0.45 |
| 57BYGH350B-001 | 1.2 | 3 | 2.52 | 5.6 | 0.45 | 1.1 | 9.0 | 56 | 0.69 |
| 57BYGH350B-002 | 1.2 | 6 | 5.28 | 2.4 | 2.2 | 2 | 7.0 | 56 | 0.75 |
| 57BYGH350C-001-09 | 1.2 | 3 | 2.6 | 5.2 | 0.5 | 1.4 | 12 | 76 | 1.05 |
| 57BYGH350C-005-01 | 1.2 | 3 | 9.0 | 1.0 | 9.0 | 21 | 9 | 76 | 1.10 |
* يمكن تخصيص المنتجات حسب الطلب.
* يمكن أن تتطابق المنتجات مع علبة التروس 42،52،57،63مم
الاسلاك الرسم البياني
البعد الميكانيكي
ناقل الحركة المواصفات الكهربائية:
خارج القطر 42mm ميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | تحمل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 1.0 | 3.0 | 81٪ | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 15/1 | 4.0 | 12 | 72٪ | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65٪
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65٪ | 60.1 | 267 |
البعد الميكانيكي
خارج القطر 52 مم سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/13 | 2.0 | 6.0 | 81٪ | 52.9 | 345 | 1 |
البعد الميكانيكي
خارج القطر 56mm ميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
| 1/66 |
البعد الميكانيكي
خارج القطر 56mm اللدائن الهندسية
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| اللدائن الهندسية | تحمل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 15/1 | 8.0 | 25 |
72٪
|
61.6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
البعد الميكانيكي
خارج القطر 56 ملم سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 |
2.0
|
6 | 81٪ |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
البعد الميكانيكي
خارج القطر 63mm سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول L (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/8 | 3.0 | 8.0 | 81٪ | 75.5 | 400 | 1 |
البعد الميكانيكي
كيف يعمل علبة التروس الكوكبية؟
يمكن مقارنة محاذاة التروس بنظامنا الشمسي حيث تدور الكواكب حول الشمس ، ومن هنا جاء اسم "علبة التروس الكوكبية".
في منتصف علبة التروس الكوكبية ، يوجد ترس "شمس" - يُعرف أيضًا باسم الترس المركزي.غالبًا ما يكون هذا هو ترس الإدخال.حول الخارج ، هناك 2 أو أكثر من التروس "الكوكبية" - أو التروس الخارجية.يوجد ترس حلقي يحيط بكوكب التروس يربط التكوين معًا.ترتبط التروس الكوكبية بحامل متصل بدوره بعمود الإخراج.
