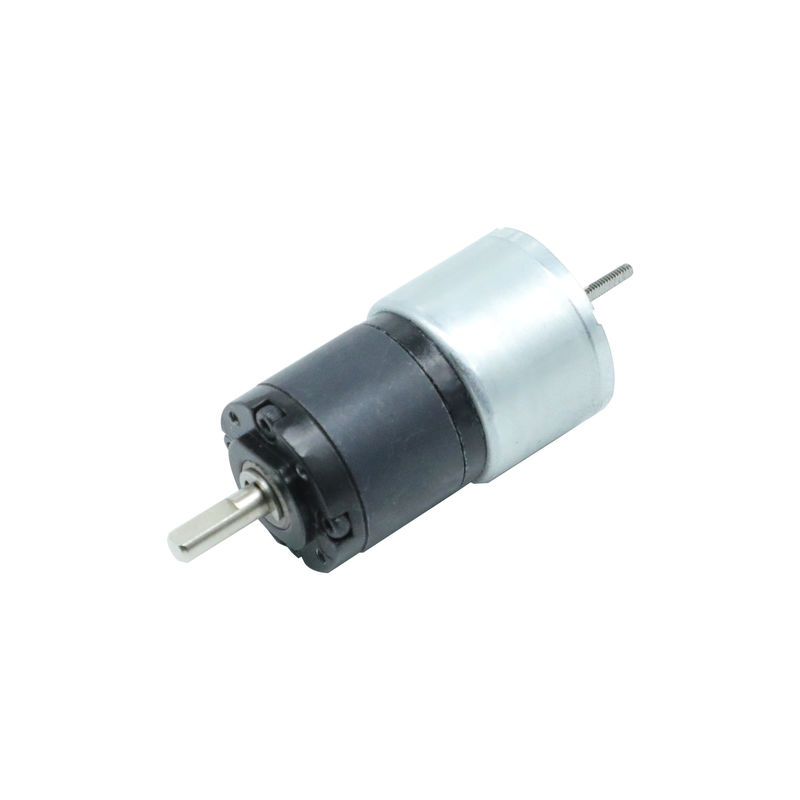

22mm فرش العاصمة محرك التروس الكوكبية 24V 8w 3 المرحلة 0.02nm

مكان المنشأ الصين
اسم العلامة التجارية Hetai
إصدار الشهادات CE ROHS ISO
رقم الموديل 22BL201-001
الحد الأدنى لكمية 50
الأسعار USD
تفاصيل التغليف كرتون مع صندوق فوم داخلي ، منصة نقالة
وقت التسليم 28-31
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 1000PCS / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج محرك علبة التروس بدون فرش نوع لف نجمة
زاوية تأثير القاعة 120 درجة زاوية كهربائية فئة العزل ب
درجة الحرارة المحيطة -20 ℃ ~ + 50 ℃ مقاومة العزل 100MΩ كحد أدنى 500VC DC
قوة عازلة 600VAC 1 دقيقة مستوى الحماية IP40
مواد الإسكان علبة التروس تعدين مسحوق وإذ تضع علبة التروس تحمل مسامية
الحمولة الشعاعية لعلبة التروس (10 مم من الحافة) ≤35N علبة التروس شافت الحمولة المحورية ≤15N
تسليط الضوء

محرك تروس كوكبي 24 فولت 8 واط

,

علبة تروس بدون فرش

,

محرك بدون فرش 22 مم

اترك رسالة
منتوج وصف

22mm 3 المرحلة 24V العاصمة فرش السيارات تتطابق مع علبة التروس الكوكبية مسحوق ميتالورجيا

علبة التروس مقاس 22 مم بها 3 مراحل لنسبة التخفيض.المرحلة الأولى لها نسب تخفيض 1: 4 و 1: 4.75 ، صعزم الدوران المسموح به هو 0.1 نيوتن متر ، بحد أقصى 0.3 نيوتن متر.المرحلة الثانية لها نسب تخفيض 1: 16 ، 1:19 ، 1:22 ، 1:26.تم العثور على rعزم التسامح ated للمرحلة 2 هو 0.4NM ، ذروة عزم الدوران 1.2NM.المرحلة الثالثة لها نسب تخفيض 1:88 ، 1: 104 ، 1: 121 و 1: 144.الصعزم التسامح ated هو 0.8 نيوتن متر ، والحد الأقصى عند 2.4 نيوتن متر.



سلسلة 22BL خفيفة الوزن وموفرة للمساحة ، ومناسبة جدًا لأولئك الذين لديهم مساحة تثبيت ضيقة.



المواصفات الكهربائية لجزء المحرك:



    نموذج
تخصيص وحدة 22BL201-001
عدد المراحل مرحلة 3
عدد الاقطاب أعمدة 8
الفولطية VDC 24
تصنيف سريع دورة في الدقيقة 4800
التصنيف الحالي أ 0.6
تصنيف عزم الدوران نانومتر 0.02
القوة المصنفة دبليو 8.0
عزم الدوران الاقصى م 0.06
تيار الذروة أمبير 1.8
ثابت عزم الدوران نانومتر / أ 0.033
رجوع ثابت EMF V / kRPM 3.5
طول الجسم مم 68
وزن كلغ 0.11



البعد الميكانيكي

22mm فرش العاصمة محرك التروس الكوكبية 24V 8w 3 المرحلة 0.02nm 0



* ملاحظة: يمكن تخصيص المنتجات حسب طلبك.يرجى الاتصال بنا للحصول على مزيد من التفاصيل.

* يمكن أن تتطابق المنتجات مع علبة التروس مقاس 22 مم



الاسلاك الرسم البياني:



طاولة توصيل كهربائية
وظيفة اللون
TP البرتقالي UL1061 26AWG
GND أسود UL1332 28AWG
المرحلة أ

بنى

المرحلة ب أبيض
المرحلة ج

نفسجي

+ 5 فولت

أحمر

القاعة أ الأصفر
القاعة ب لون أخضر
القاعة ج أزرق


المواصفات الكهربائية لجزء علبة التروس:

مواد الإسكان تحمل في الإخراج حمولة شعاعية (10 مم من شفة) N رمح الحمولة المحورية (N) أقصى قوة ضغط مناسبة للعمود (N) اللعب الشعاعي للعمود (مم) لعب اقتحام رمح (مم) رد فعل عنيف عند عدم التحميل (°)
ميتالورجيا المساحيق

مسامية

تحمل

≤35 ≤15 ≤80 ≤0.08 ≤0.4 ≤1.5



نسبة الانخفاض عزم الدوران المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪ الطول (مم) الوزن (جرام) عدد قطارات التروس
1/4 0.1 0.3 81٪ 13.9 29 1
1 / 4.75
1/16 0.4 1.2 72٪ 32.4 52 2
1/19
1/22
1/26
1/76 0.8 2.4 65٪ 43.9 73 3
1/88
1/104
1/121
1/144

البعد الميكانيكي
22mm فرش العاصمة محرك التروس الكوكبية 24V 8w 3 المرحلة 0.02nm 1

ال مزايامحرك بدون فرش فوق المحركات المصقولة هي نسبة عالية من القوة إلى الوزن ، وسرعة عالية ، وتحكم إلكتروني ، وصيانة منخفضة.تجد المحركات عديمة الفرشاة تطبيقات في أماكن مثل الأجهزة الطرفية للكمبيوتر (محركات الأقراص والطابعات) والأدوات الكهربائية المحمولة باليد والمركبات التي تتراوح من نماذج الطائرات إلى السيارات.في الغسالات الحديثة ، سمحت محركات التيار المستمر عديمة الفرشاة باستبدال الأحزمة المطاطية وعلب التروس بتصميم الدفع المباشر.
