| اسم العلامة التجارية: | Hetai |
| رقم الطراز: | 36BL |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 28-31 |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
36BL nema14 CE ROHS ISO 12 / 24V 3000RPM 0.03Nm micro BLDC فرش السيارات
| نموذج | نسبة الانخفاض | قطر علبة التروس | مواد الإسكان علبة التروس | الجهد (V) | قوة (W) | السرعة (دورة في الدقيقة) | عزم الدوران المقدر (نانومتر) |
| 36BLY 01A-001AG76 | 76: 1 | 36 ملم | ميتالورجيا المساحيق | 24 | 15 | 94 | 1.5 |

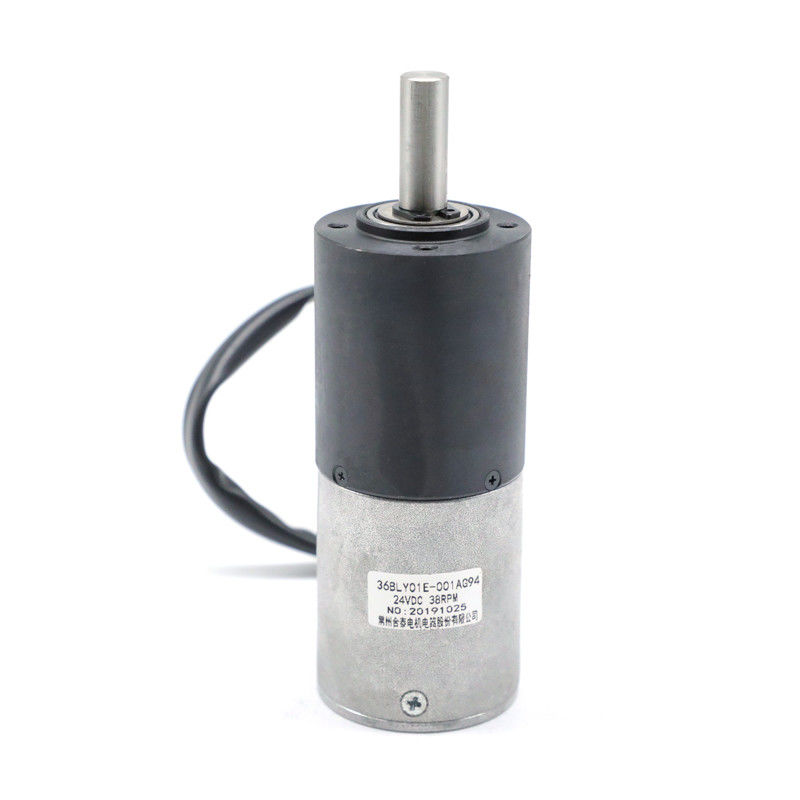

| 36BLY01E-001AG94 | 94: 1 | 36 ملم | ميتالورجيا المساحيق | 24 | 8 | 38 | 2 |
سلسلة 36BL خفيفة الوزن وموفرة للمساحة ، ولها أيضًا عزم دوران مرتفع.
المواصفات الكهربائية لجزء المحرك:
| نموذج | ||
| تخصيص | وحدة | 36BLY01 |
| عدد المراحل | مرحلة | 3 |
| عدد الاقطاب | أعمدة | 4 |
| الفولطية | VDC | 24 |
| تصنيف سريع | دورة في الدقيقة | 3000 |
| التصنيف الحالي | أ | 2.0 |
| تصنيف عزم الدوران | نانومتر | 0.03 |
| القوة المصنفة | دبليو | 9.4 |
| عزم الدوران الاقصى | م | 0.09 |
| تيار الذروة | أمبير | 6 |
| ثابت عزم الدوران | نانومتر / أ | 0.015 |
| رجوع ثابت EMF | V / kRPM | 1.6 |
| طول الجسم | مم | 42 |
| وزن | كلغ | 0.16 |
البعد الميكانيكي
*** ملاحظة: يمكن تخصيص المنتجات حسب طلبك.يرجى الاتصال بنا للحصول على مزيد من التفاصيل.
* يمكن أن تتطابق المنتجات مع علبة التروس 32 ، 36 مم
الاسلاك الرسم البياني:
| طاولة توصيل كهربائية | ||
| وظيفة | اللون | |
| + 5 فولت | أحمر | UL1007 26AWG |
| القاعة أ | لون أخضر | |
| القاعة ب | أزرق | |
| القاعة ج | أبيض | |
| GND | أسود | |
| المرحلة أ | بنى | |
| المرحلة ب | الأصفر | |
| المرحلة ج | البرتقالي | |
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 0.3 | 1.0 | 81٪ | 29.1 | 150 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72٪ | 38.1 | 185 | 2 |
| 1/23 | ||||||
| 1/33 | ||||||
| 1/67 |
2.5
|
7.5 | 65٪ | 47.1 | 220 | 3 |
| 1/94 | ||||||
| 1/133 | ||||||
| 1/188 |
البعد الميكانيكي
36 ملم ميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 0.3 | 1.0 | 81٪ | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72٪ | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2.5
|
7.5 | 65٪ | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
البعد الميكانيكي
36 ملم سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك |
مسامية رمان |
≤45 | ≤25 | ≤ 100 | ≤0.08 | ≤0.4 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/12 | 0.3 | 1.0 | 81٪ | 26.8 | 100 | 1 |
البعد الميكانيكي
يستفيد محرك BLDC من أنواع المحركات AC و DC و Universal ويجمعها في وحدة واحدة.لها عمر طويل ، وصيانة منخفضة ، وتشغيل هادئ ، وقدرة سرعة متغيرة لمحرك التيار المتردد ؛عزم الدوران المرتفع ومنحنى السرعة الخطي لمحرك DC ؛ومثل كلا من محركات التيار المتردد والتيار المستمر ، فهو يعمل بشكل جيد مع علب التروس.تتميز محركات التيار المستمر عديمة الفرشاة بكثافة طاقة عالية ، وهي تأتي في المرتبة الثانية بعد محرك Universal ، ولديها أفضل تصنيف كفاءة من 65 إلى 80٪
