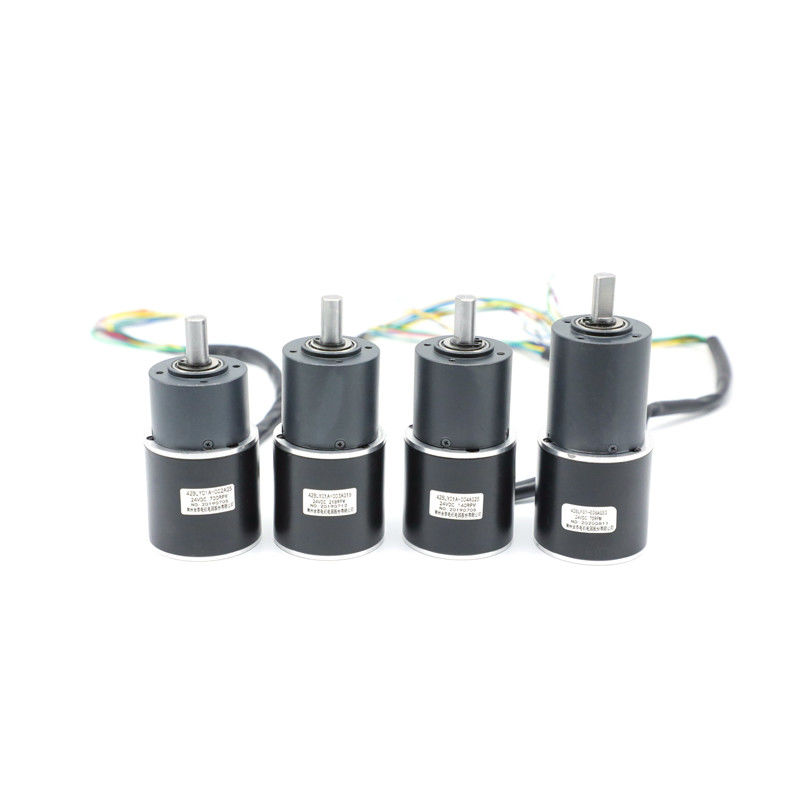

42BLY NEMA 17 علبة التروس الكوكبية المخصصة محرك تيار مستمر بدون فرش عزم دوران أعلى سرعة منخفضة
ميزة علبة التروس الكوكبية
1. زيادة قابلية التكرار: توفر السرعة العالية للحمل الشعاعي والمحوري الموثوقية والمتانة ، مما يقلل من عدم محاذاة الترس.
2. الدقة المثالية: يعمل معظم الاستقرار الزاوي الدوراني على تحسين دقة وموثوقية الحركة.
3. انخفاض مستوى الضوضاء بسبب وجود المزيد من الاتصال السطحي.التدحرج أكثر ليونة والقفزات غير موجودة تقريبًا.
4 متانة أكبر: بسبب صلابتها الالتوائية وتدحرجها بشكل أفضل.وبالتالي ، يتم تحقيق كفاءة أكبر للعتاد وتشغيل أكثر سلاسة.
5. مستويات جيدة جدا من الكفاءة: توفر مخفضات الكواكب كفاءة أكبر
6. زيادة نقل عزم الدوران: مع وجود المزيد من الأسنان الملامسة ، فإن الآلية قادرة على نقل وتحمل المزيد من عزم الدوران.بالإضافة إلى ذلك ، فإنه يفعل ذلك بطريقة أكثر اتساقًا.
7- أقصى قدر من التنوع: آليته موجودة في علبة تروس أسطوانية يمكن تركيبها في أي مكان تقريباً.
| نموذج | عزم الدوران NM | أقصى حمولة شعاعية | رمح الحمولة المحورية | نسبة الانخفاض | مواد الإسكان علبة التروس | الجهد (V) | قوة (W) | السرعة (دورة في الدقيقة) |
| 42BLY01A-002AG5 | 0.16 | ≤120N (10 مم من الحافة الأمامية) |
≤80N |
5: 1 | ميتالورجيا المساحيق | 24 | 12 | 700 |
| 42BLY01A-003AG16 | 0.46 | 16: 1 | 24 | 11 | 218 | |||
| 42BLY01A-004AG25 | 0.72 | 25: 1 | 24 | 18 | 140 | |||
| 42BLY01A-005AG62 | 1.60 | 62: 1 | 24 | 9 | 56 |
* يمكن تخصيص المنتجات حسب الطلب.
المواصفات الكهربائية لجزء المحرك:
| نموذج | نموذج | نموذج | ||
| تخصيص | وحدة | 42BLY01C | 42BLY02 | 42BLY302-001 |
| عدد المراحل | مرحلة | 3 | 3 | 3 |
| عدد الاقطاب | أعمدة | 4 | 4 | 4 |
| الفولطية | VDC | 24 | 24 | 24 |
| تصنيف سريع | دورة في الدقيقة | 3000 | 3000 | 3000 |
| التصنيف الحالي | أ | 0.63 | 1.77 | 2.53 |
| تصنيف عزم الدوران | نانومتر | 0.035 | 0.08 | 0.13 |
| القوة المصنفة | دبليو | 11 | 25 | 41 |
| عزم الدوران الاقصى | م | 0.105 | 0.24 | 0.39 |
| تيار الذروة | أمبير | 1.9 | 5.3 | 7.6 |
| ثابت عزم الدوران | نانومتر / أ | 0.054 | 0.045 | 0.051 |
| رجوع ثابت EMF | V / kRPM | 5.7 | 4.7 | 5.3 |
| طول الجسم | مم | 42 | 60 | 78 |
| وزن | كلغ | 0.25 | 0.38 | 0.56 |
الاسلاك الرسم البياني
|
طاولة توصيل كهربائية |
||
| وظيفة | اللون | |
| + 5 فولت | أحمر | UL1007 26AWG |
| القاعة أ | الأصفر | |
| القاعة ب | لون أخضر | |
| القاعة ج | أزرق | |
| GND | أسود | |
| المرحلة أ | الأصفر | UL3265 22AWG |
| المرحلة ب | لون أخضر | |
| المرحلة ج | أزرق | |
البعد الميكانيكي
المواصفات الكهربائية لجزء علبة التروس:
36 ملم ميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 0.3 | 1.0 | 81٪ | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72٪ | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2.5
|
7.5 | 65٪ | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
البعد الميكانيكي
36 ملم سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك |
مسامية رمان |
≤45 | ≤25 | ≤ 100 | ≤0.08 | ≤0.4 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/12 | 0.3 | 1.0 | 81٪ | 26.8 | 100 | 1 |
البعد الميكانيكي
خارج القطر 42mm ميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم الدوران المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 1.0 | 3.0 | 81٪ | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 15/1 | 4.0 | 12 | 72٪ | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65٪
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65٪ | 60.1 | 267 |
البعد الميكانيكي
