| اسم العلامة التجارية: | HeTai |
| رقم الطراز: | 57BL |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

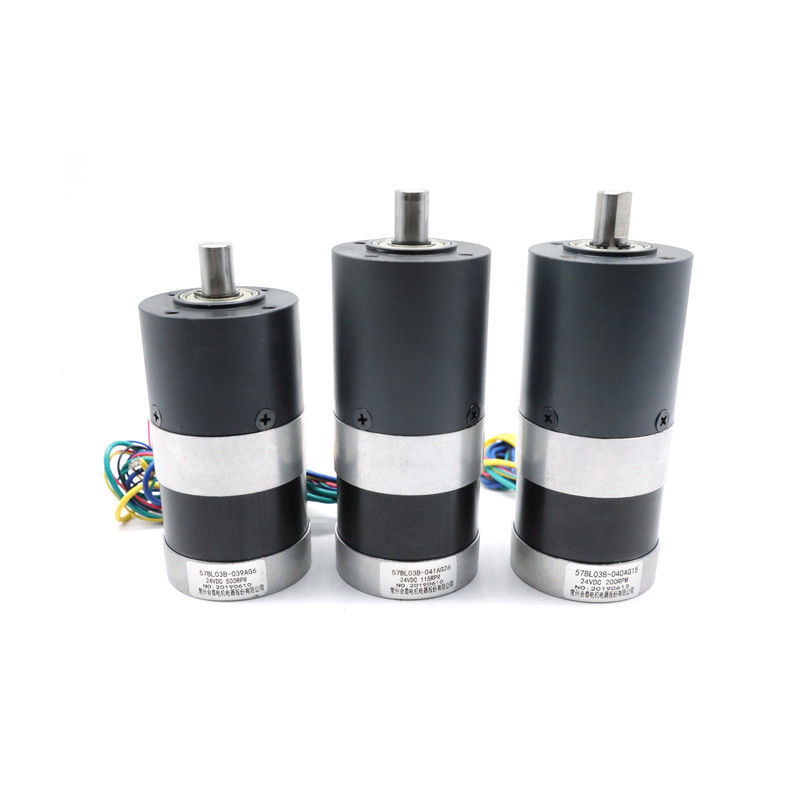

57BL CE ROHS ISO التخصيص bldc موتور بحد أقصى 10 نانومتر بدون فرش مع علبة تروس كوكبية منخفضة الضوضاء
| نموذج | نسبة الانخفاض | قطر علبة التروس | مواد الإسكان علبة التروس | الجهد (V) | قوة (W) | السرعة (دورة في الدقيقة) | عزم الدوران المقدر (نانومتر) |
| 57BL03B-039AG6 | 6: 1 | 56 ملم | تعدين المساحيق | 24 | 41 | 500 | 0.79 |
| 57BL03B-040AG15 | 15: 1 | 56 ملم | تعدين المساحيق | 24 | 40 | 200 | 1.9 |
| 57BL03B-041AG26 | 26: 1 | 56 ملم | تعدين المساحيق | 24 | 40 | 115 | 3.3 |
المواصفات الكهربائية لجزء المحرك:
| نموذج | نموذج | نموذج | نموذج | نموذج | نموذج | ||
| تخصيص | وحدة | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| عدد المراحل | مرحلة | 3 | 3 | 3 | 3 | 3 | 3 |
| عدد الاقطاب | أعمدة | 4 | 4 | 4 | 4 | 4 | 4 |
| الفولطية | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| تصنيف سريع | دورة في الدقيقة | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| التصنيف الحالي | أ | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| تصنيف عزم الدوران | نانومتر | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| القوة المصنفة | دبليو | 15 | 34.5 | 56 | 69 | 104 | 138 |
| عزم الدوران الاقصى | نانومتر | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| تيار الذروة | أمبير | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| ثابت عزم الدوران | نانومتر / أ | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| رجوع ثابت EMF | V / kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| طول الجسم | مم | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| وزن | كلغ | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | ||
| + 5 فولت | أحمر | UL1007 26AWG | |
| القاعة أ | أصفر | ||
| القاعة ب | لون أخضر | ||
| القاعة ج | أزرق | ||
| GND | أسود | ||
| المرحلة أ | أصفر | UL1015 20AWG | |
| المرحلة ب | لون أخضر | ||
| المرحلة ج | أزرق | ||
البعد الميكانيكي
المواصفات الكهربائية لجزء علبة التروس
خارج القطر 42mm تعدين المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | تحمل الأكمام | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 1.0 | 3.0 | 81٪ | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 15/1 | 4.0 | 12 | 72٪ | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65٪
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65٪ | 60.1 | 267 |
البعد الميكانيكي
خارج القطر 52mm سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/13 | 2.0 | 6.0 | 81٪ | 52.9 | 345 | 1 |
البعد الميكانيكي
خارج القطر 56mm تعدين المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
| 1/66 |
البعد الميكانيكي
خارج القطر 56mm اللدائن الهندسية
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| اللدائن الهندسية | تحمل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 15/1 | 8.0 | 25 |
72٪
|
61.6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
البعد الميكانيكي
خارج القطر 56 ملم سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 |
2.0
|
6 | 81٪ |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
البعد الميكانيكي
خارج القطر 63mm سبائك الزنك
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| سبائك الزنك | محامل الأكمام | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول L (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/8 | 3.0 | 8.0 | 81٪ | 75.5 | 400 | 1 |
البعد الميكانيكي
من خلال وجود ترتيب مختلف لمعدات الشمس والتروس الكوكبية ، يتم تحقيق عزم دوران عالي للإخراج ونسبة سرعة واسعة.بصرف النظر عن ذلك ، تتميز علب التروس الكوكبية بخمول أقل وعزم دوران مرتفع ، وكل هذه جوانب رئيسية تضمن الكفاءة.
إن القدرة على تغيير درجة القوة والسرعة بدقة تجعل علب التروس الكوكبية مناسبة للعديد من التطبيقات الخاصة مثل توربينات الرياح ومحركات الاحتراق الداخلي وما إلى ذلك.
