محرك مغناطيسي دائم بدون فرش
Created with Pixso. مايكرو فرش محرك مغناطيسي دائم نيما 23 57 مم 24 فولت شفة مربعة مستديرة

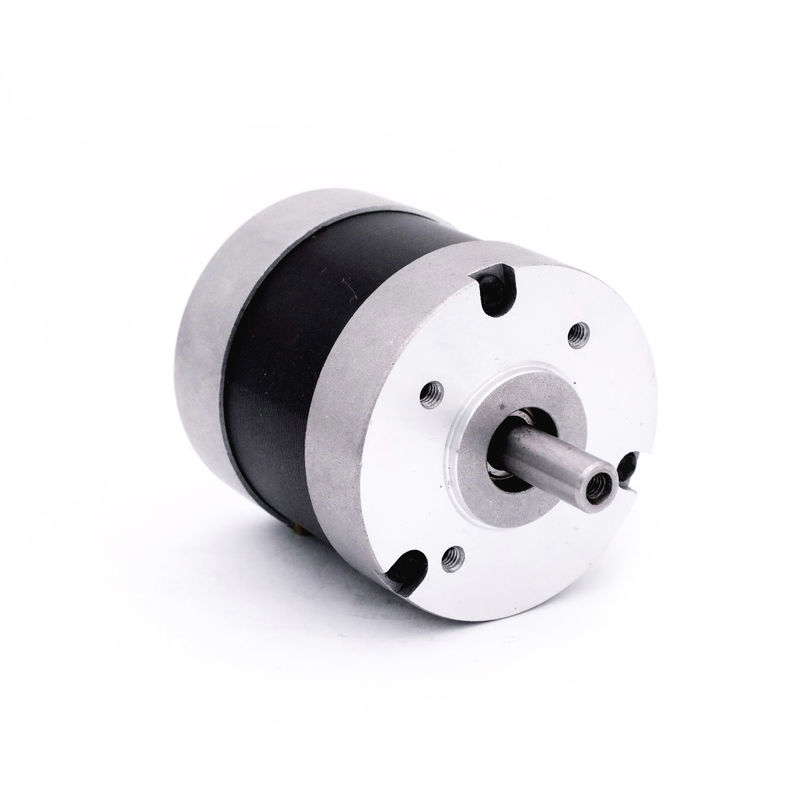

مايكرو فرش محرك مغناطيسي دائم نيما 23 57 مم 24 فولت شفة مربعة مستديرة

اسم العلامة التجارية: Hetai
رقم الطراز: 57BL
الـ MOQ: 50
السعر: USD
وقت التسليم: 28-31
شروط الدفع: L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS ISO
اسم المنتج:
محركات DC بدون فرشات
نوع اللف:
نجمة
زاوية تأثير القاعة:
120 درجة زاوية كهربائية
فئة العزل:
ب
درجة الحرارة المحيطة:
-20 درجة مئوية ~ + 50 درجة مئوية
مقاومة العزل:
100MΩ كحد أدنى 500VC DC
قوة عازلة:
600VAC 1 دقيقة
أقصى قوة شعاعية:
75N (10 مم من الشفة الأمامية)
ماكس قوة محورية:
15N
نوع رمح:
رمح واحد
تفاصيل التغليف:
كرتون مع صندوق فوم داخلي ، منصة نقالة
القدرة على العرض:
5000PCS / شهر
إبراز:

نيما 23 57 مم 24 فولت

,

نيما 23 24 فولت

,

محرك دي سي صغير بدون فرشاة

وصف المنتج

سلسلة 57BL NEMA 23 micro 24V محرك كهربائي بتيار مستمر بدون فرشات 3000 دورة في الدقيقة

57BL01G 3 مراحل 4 أقطاب الجهد 24 فولت ، التيار المقدر 0.77A ، عزم الدوران المقدر 0.057 نانومتر ، الطاقة 15 واط

57BL02A 3 مراحل 4 أقطاب الجهد24V ، التصنيف الحالي1.87A ،تصنيف عزم الدوران0.11 نيوتن متر ، القوة 34.5 واط

57BL03B 3 مراحل 4 أقطاب الجهد24V ، التصنيف الحالي3.17A ،تصنيف عزم الدوران0.18 نيوتن متر ، القوة 56 واط

57BL04A 3 مراحل 4 أقطاب الجهد 24الخامس ، التصنيف الحالي3.67A ،عزم الدوران المقدر 0.66 نيوتن متر ، القوة 69 واط

57BL05A 3 المرحلة 4أقطاب الجهد 24V ، التصنيف الحالي 5.33أ ، عزم الدوران المقدر 0.33 نيوتن متر ، القوة 104 واط

57BL063 المرحلة 4أقطاب الجهد 24V ، التصنيف الحالي 7أ ، عزم الدوران المقدر 0.44 نيوتن متر ، القوة 138 واط



بالنسبة لمحرك محرك بدون فرش مدمج من سلسلة 57BL ، فهو أكثر فعالية من حيث التكلفة وملائمًا للمستخدم ، مما يزيد أيضًا من الموثوقية.



المواصفات الكهربائية:



    نموذج نموذج نموذج نموذج نموذج نموذج
تخصيص وحدة 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
عدد المراحل مرحلة 3
عدد الاقطاب أعمدة 4
الفولطية VDC 24
تصنيف سريع دورة في الدقيقة 2500 3000 3000 3000 3000 3000
التصنيف الحالي أ 0.77 1.87 3.17 3.67 5.33 7.00
تصنيف عزم الدوران نانومتر 0.057 0.11 0.18 0.22 0.33 0.44
القوة المصنفة دبليو 15 34.5 56 69 104 138
عزم الدوران الاقصى م 0.17 0.33 0.54 0.66 0.99 1.32
تيار الذروة أمبير 2.3 5.6 9.5 11 16 21
ثابت عزم الدوران نانومتر / أ 0.074 0.059 0.057 0.060 0.062 0.063
رجوع ثابت EMF V / kRPM 7.75 6.2 5.9 6.3 6.5 6.6
طول الجسم مم 41.5 46.5 56.5 66.5 86.5 106.5
وزن كلغ 0.35 0.44 0.56 0.67 0.95 1.18



* يمكن تخصيص المنتجات بطلبات خاصة.

* يمكن أن تتطابق المنتجات مع علبة التروس 42 ، 52 ، 56 ، 63 ملم





البعد الميكانيكي

مايكرو فرش محرك مغناطيسي دائم نيما 23 57 مم 24 فولت شفة مربعة مستديرة 0



الاسلاك الرسم البياني

وظيفة اللون
+ 5 فولت أحمر UL1007 26AWG
القاعة أ الأصفر
القاعة لون أخضر
HALLC أزرق
GND أسود
المرحلة أ الأصفر UL1007 20AWG
المرحلة ب لون أخضر
المرحلة ج أزرق
