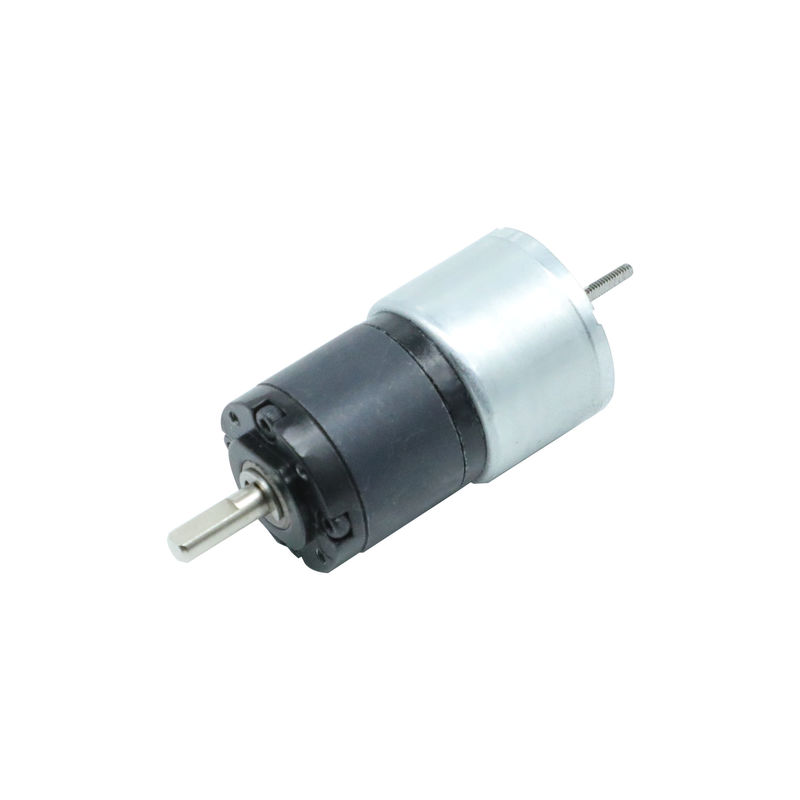

محرك تروس DC بفرشاة 12 فولت 90 دورة في الدقيقة 22 مم لمضخة التغذية الطبية
وصف المنتج
المحرك المزود بصندوق تروس 22PG2418-BL-104K له عمود أمامي وعمود خلفي. مادة صندوق التروس بقطر 22 مم هي المعادن المسحوقة. يعمل صندوق التروس الكوكبي مع محرك بفرشاة بقطر 22 مم. نسبة التخفيض هي 1/104، وعزم الدوران الأقصى المسموح به لصندوق التروس هو 0.8 نيوتن متر. الجهد المقدر هو 12 فولت. يتم تطبيق المحرك المزود بصندوق تروس على مضخة التغذية الطبية.
المواصفات الكهربائية
| مواصفات المحرك المزود بصندوق تروس | ||
| محرك تروس بفرشاة 22 مم | ||
| عزم الدوران عند التوقف | نيوتن متر | ≥0.5 |
| الجهد المقدر | فولت | 12 |
| سرعة عدم التحميل (دورة في الدقيقة) | دورة في الدقيقة | 91±10% |
| نسبة التخفيض | 104:1 | |
*يمكن تخصيص المنتجات حسب الطلب الخاص.
الأبعاد الميكانيكية
جزء صندوق التروس المواصفات الكهربائية:
| مادة الغلاف | محمل عند المخرج | الحمل الشعاعي (10 مم من الشفة) نيوتن | الحمل المحوري للعمود (نيوتن) | قوة الضغط القصوى للعمود (نيوتن) | الخلوص الشعاعي للعمود (مم) | الخلوص المحوري للعمود (مم) | الارتداد عند عدم التحميل (°) |
| المعادن المسحوقة |
مسامي محمل |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| نسبة التخفيض | عزم الدوران المسموح به المقدر (نيوتن متر) | عزم الدوران اللحظي الأقصى المسموح به (نيوتن متر) | الكفاءة % | الطول (مم) | الوزن (جم) | عدد مجموعات التروس |
| 1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
| 1/4.75 | ||||||
| 1/16 | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | 2.4 | 65% | 43.9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
التطبيق:
تجميع صندوق التروس
