| اسم العلامة التجارية: | HeTai |
| رقم الطراز: | 28BL01AG14 |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

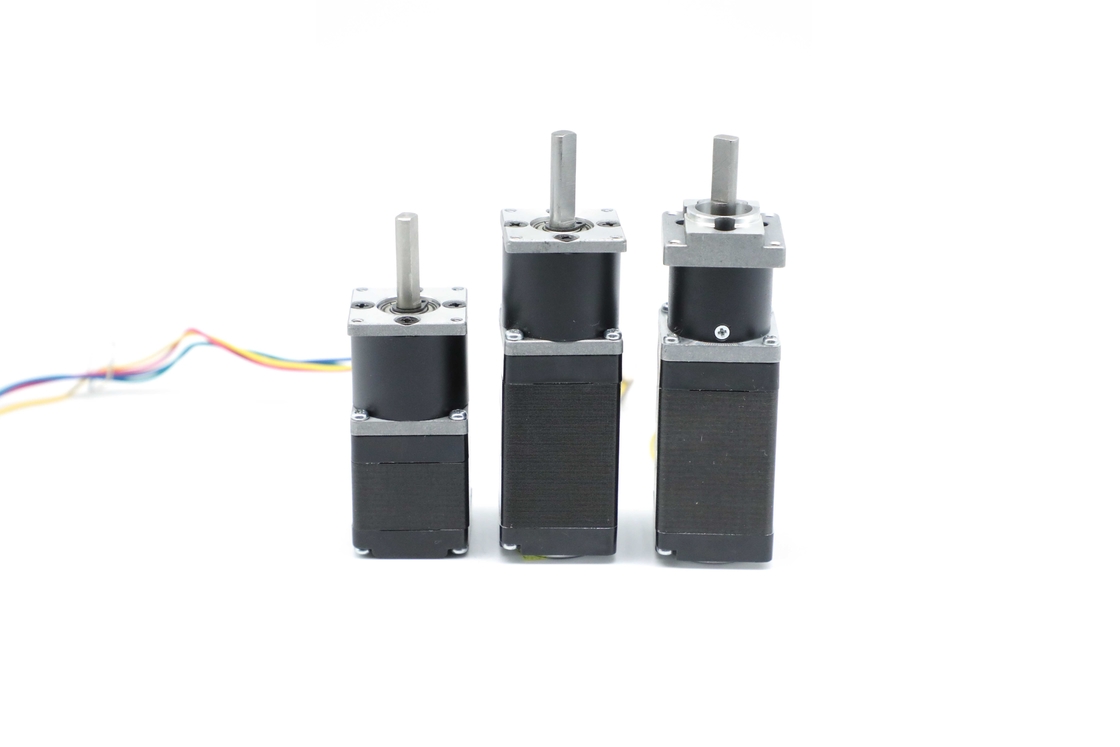

Nema11 علبة التروس الكوكبية 12V 40.5mm 3.4W Motor مع علبة التروس 28BL01AG14
لأن هناك المزيد من الاتصال السطحي.التمرير أكثر ليونة ، ولا توجد قفزات تقريبًا.لذلك هناك ضوضاء منخفضة في محرك علبة التروس الكوكبية.28BL01AG14 هو نوع واحد من المحركات الصغيرة.يتمثل الجانب الرئيسي لضمان الكفاءة في أن علبة التروس الكوكبية بها قصور ذاتي منخفض وناقل حركة عالي عزم الدوران. يعد اختيار علبة تروس كوكبية بمواصفات صحيحة طريقة موثوقة لتحسين كفاءة أي نظام ميكانيكي.
المواصفات الكهربائية:
| نموذج | ||||
| جزء المحرك | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| نسبة | 1:14 | 1:30 | 1:64 | |
| قطر علبة التروس | 28 | 28 | 28 | |
| عدد المراحل | مرحلة | 3 | 3 | 3 |
| عدد الاقطاب | أعمدة | 4 | 4 | 4 |
| الفولطية | VDC | 12 | 24 | 24 |
| تصنيف عزم الدوران | نانومتر | 0.15 | 0.65 | 2 |
| تصنيف سريع | دورة في الدقيقة | 214 | 100 | 46 |
| التصنيف الحالي | أمبير | 0.9 | 1 | 2 |
| انتاج الطاقة | واتس | 3.4 | 6.8 | 9.6 |
| ارتفاع المحرك | مم | 40.5 | 53 | 78 |
| وزن المحرك | كلغ | 0.25 | 0.31 | 0.36 |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
|
طاولة توصيل كهربائية |
||
| وظيفة | اللون | |
| + 5 فولت | أحمر | UL1007 26AWG |
| القاعة أ | لون أخضر | |
| القاعة ب | أزرق | |
| القاعة ج | أبيض | |
| GND | أسود | |
| المرحلة أ | البرتقالي | |
| المرحلة ب | الأصفر | |
| المرحلة ج | بني | |
البعد الميكانيكي
يمكنك اختيار علبة تروس مختلفة من:
خارج القطر 28mmميتالورجيا المساحيق
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| ميتالورجيا المساحيق | محامل الأكمام | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| علبة التروس الكوكبية 28 نوع مربع | ||||||
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/3 | 0.2 | 0.6 | 81٪ | 28.5 | 105 | 1 |
| 1/6 | ||||||
| علبة التروس الكوكبية 28 نوع دائري | ||||||
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/14 | 0.5 | 1.5 | 72٪ | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65٪ | 40 | 105 | 1 |
| 1/107 | ||||||
