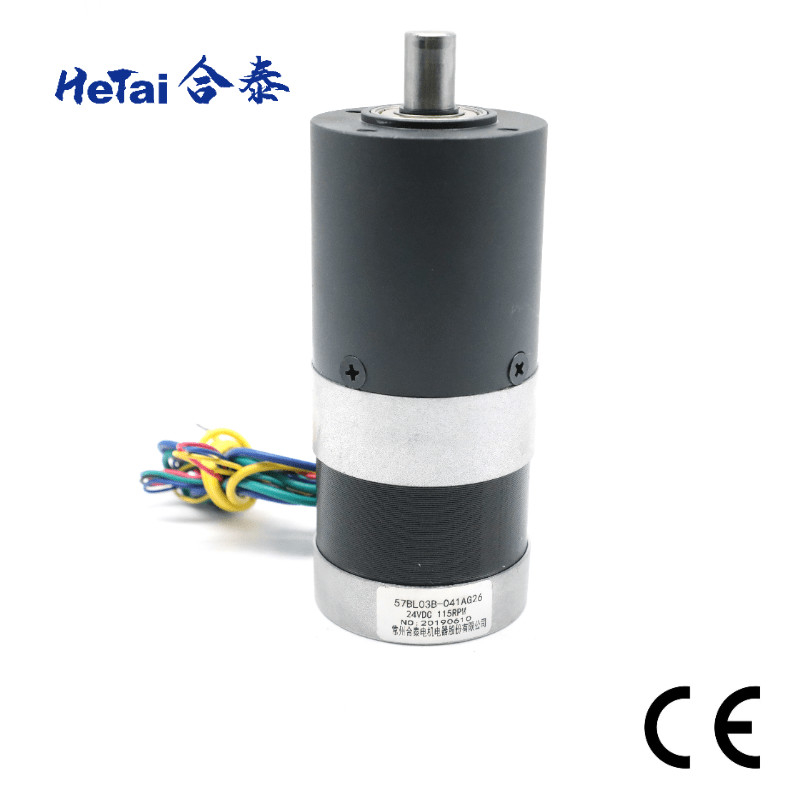

محرك علبة التروس بدون فرش قابل للتخصيص NEMA23 24 فولت 0.8 أوم 57 مم * 57 مم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Hetai |
| إصدار الشهادات | CE ROHS ISO |
| رقم الموديل | 57BL03B-041AG26 |
| الحد الأدنى لكمية | 50 |
| الأسعار | USD |
| تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
| وقت التسليم | 28-31 |
| شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 5000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | علبة التروس فرش السيارات | الجهد االكهربى | 24 فولت |
|---|---|---|---|
| تصنيف سريع | 3000 ± 200 دورة في الدقيقة | تصنيف عزم الدوران | 0.18 نيوتن |
| نسبة الانخفاض | 1/26 | مقاومة | 0.8 أوم |
| فئة العزل | ب | درجة الحرارة المحيطة | -20 درجة مئوية ~ + 50 درجة مئوية |
| مقاومة العزل | 100MΩ كحد أدنى 500VC DC | إصدار الشهادات | CE ROHS ISO |
| نوع اللف | نجمة | قوة عازلة | 500 فولت تيار متردد 1 دقيقة |
| تسليط الضوء | محرك علبة التروس بدون فرش NEMA23,محرك علبة التروس بدون فرشات 57 مم,0.8 أوم محرك علبة التروس بدون فرشات |
||
منتوج وصف
محرك علبة التروس بدون فرش 57BL03B-041AG26 NEMA23 24 فولت 0.8 أوم قابل للتخصيص 57 مم * 57 مم
تفتخر Hetai بقدراتها البحثية والتطويرية.بدعم من المختبرات المهنية والفنيين ذوي الخبرة ، فازت Hetai بـ 13 براءة اختراع وجوائز مثل جوائز مؤسسات التكنولوجيا الفائقة.
يحاكي محرك علبة التروس عديمة الفرشاة نظام الدوران الكوكبي ، ويدفع عمود الإدخال الترس المركزي ، المعروف أيضًا باسم ترس الشمس ، والذي يقوم بعد ذلك بتحويل التروس المحيطة ، والمعروفة أيضًا باسم تروس الكوكب.كما أنها تتميز بتصميم صغير الحجم وخفيف الوزن في فئتها ، حيث تستخدم التروس الكوكبية كمخفضات للسرعة.يتم استخدامها لإبطاء المحركات وزيادة عزم الدوران.عزم الدوران هو القوة العاملة للآلة.
المواصفات الكهربائية:
| نموذج | ||
| جزء المحرك | 57BL03B-041AG26 | |
| خط لخط المقاومة | أومس | 0.8 |
| الجهد الاسمي | VDC | 24 |
| لا توجد سرعه تحميل | دورة في الدقيقة | 4000 |
| تيار بدون تحميل | ابمس | 0.6 |
| تصنيف سريع | دورة في الدقيقة | 3000 ± 200 |
| تصنيف عزم الدوران | نانومتر | 0.18 |
| ثابت عزم الدوران | نانومتر / أ | 0.057 |
| رجوع ثابت EMF | V / kRPM | 5.9 |
| فئة العزل | ب | |
| مواصفات المحرك مع التروس الكوكبية | ||
| تصنيف عزم الدوران | نانومتر | 3.3 |
| تصنيف سريع | دورة في الدقيقة | 115 ± 10٪ |
| نسبة | 26: 1 | |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | |
| + 5 فولت | أحمر |
UL1007 26AWG |
| القاعة أ | الأصفر | |
| القاعة ب | لون أخضر | |
| القاعة ج | أزرق | |
| GND | أسود | |
| المرحلة أ | الأصفر |
UL1015 20AWG |
| المرحلة ب | لون أخضر | |
| المرحلة ج | أزرق |
البعد الميكانيكي
علبة التروس الكوكبية 56 مم
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | الكرات | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
عدد قطارات علبة التروس |
1 | 2 |
| نسبة الانخفاض |
1/6
|
1/15،1 / 18،1 / 26،1 / 47،1 / 66 |
| الطول (مم) |
41.3
|
59.6 |
| الوزن (جرام) |
491.0
|
700.0 |
البعد الميكانيكي
نسبة علبة التروس الأخرى
يمكن للمحرك NEMA 23 الذي لا يحتوي على فرشاة أن يتطابق مع علبة التروس التالية
| علبة التروس الكوكبية 36 مم | |||
| نسبة الانخفاض | الحمل المسموح به اللحظي (نانومتر) | الطول (مم) | عدد قطارات التروس |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| علبة التروس الكوكبية 42 مم | |||
| نسبة الانخفاض | الحمل المسموح به اللحظي (نانومتر) | الطول (مم) | عدد قطارات التروس |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 15/1 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
شهادة
|
|
|
|
تقرير بنفايات المحرك السائر التاريخ: 09 يونيو 2021 |
تقرير بنفايات محرك BLDC التاريخ: 09 يونيو 2021 |
شهادة CE |
|
|
|
المعيار IATF 16949: 2016
صالح حتى: 02 يونيو 2024
|
ISO 9001: 2015
صالح حتى: 02 يونيو 2024
|
معدات التصنيع
CNC CENTER ROTOR GRINDING LASER SPOT WELDER. مركز التصنيع باستخدام الحاسب الآلي الروتور طحن بقعة لحام بالليزر
خارج الدائرة
آلة لف أوتوماتيكية متعددة الرؤوس أوتوماتيكية متعددة الرؤوس
آلة لف آلة لف
خط التجميع التلقائي
خط التجميع
تسليم الطرود
التعليمات
1.هل مصنع؟
نعم ، نحن مصنع.اسم علامتنا التجارية Hetai هي شركة معروفة لتصنيع المحركات الصغيرة لأكثر من 20 عامًا في
الصين.المنتج الرئيسي يشمل محرك متدرج هجين ، محرك DC بدون فرش ، محرك سيرفو وعلبة تروس كوكبية.
2. هل لديك معلومات اتصال أخرى؟
نعم ، يرجى مراسلتنا عبر البريد الإلكتروني: info@ht-motor.com 3. كيف يمكننا الحصول على الكتالوج الخاص بك؟
يرجى زيارة الموقع أدناه لتنزيله: https: //new.ht-motor.net/index.php؟
3. يمكنني اختبار عينة؟
نعم ، العينات والشحن مشحونة.
4. يمكنني الحصول على منتج مخصص؟
بالتأكيد ، يمكن تخصيص جميع المنتجات بناءً على طلب خاص.
5. كيف تقوم بشحن البضائع؟
نقوم عادة بشحن البضائع عن طريق البريد السريع (DHL / UPS / FEDEX / TNT) ، عن طريق البحر والجو ، كما نقبل وكيل الشحن.
6. ما هي شروط الدفع؟
T / T (حوالة مصرفية) ، باي بال (0.5٪ رسوم paypal) ، قبول طلب ضمان ALIBABA
7. هل هذا هو سعرك النهائي؟هل يمكنني الحصول على الخصم؟
سعرنا هو سعر المصنع.إذا كان لديك كمية كبيرة ، يمكننا التفاوض بشأن الخصم.
8. ما هو الضمان لمنتجاتك؟
ضماننا لمدة سنة واحدة.في حالة حدوث أي مشاكل في الجودة من جانبنا خلال هذه الفترة ، فسوف نتحمل تكلفة الشحن والاستبدال.يرجى ملاحظة أن الضرر الناجم عن الاستخدام غير السليم للمنتج لا يشمله الضمان.
