| Brand Name: | Hetai |
| Model Number: | 42BLF01-036AG53 |
| MOQ: | 50 |
| السعر: | USD |
| Delivery Time: | 28-31 |
| Payment Terms: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

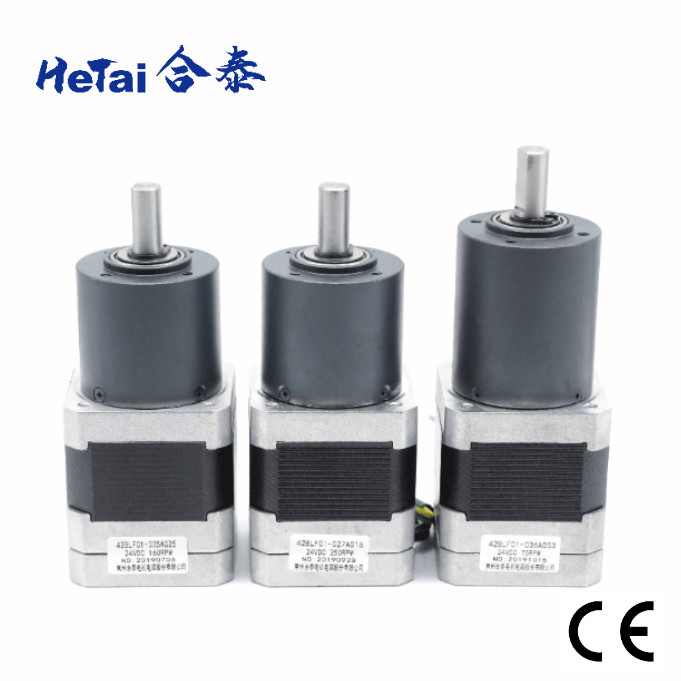

42BLF01-036AG53 علبة التروس بدون فرشاة توريد مصنع المحركات نيما 17 0.5A 24V 2.2OHMS 42mm
تضع Hetai دائمًا احتياجات العملاء أولاً.لا نقدم منتجات عالية الجودة فحسب ، بل نؤمن بأن مساعدة العملاء على صنع منتجات أفضل هي المهمة الأكثر أهمية.من حيث الجودة ، حصلت Hetai على شهادة ISO و CE وشهادة Royal Honor.كما تم التعرف على جودة هذا المنتج من قبل العديد من العملاء.
42BLF-036AG53 nema17 24V مصنع تزويد العاصمة محرك علبة التروس مناسب للروبوتات آلات تعبئة آلات خط النص آلات طباعة الأدوات الطبية ولوجستيات ذكية.صندوق التروس - المعروف أيضًا باسم مخفض التروس أو مخفض السرعة - عبارة عن مجموعة من التروس التي يمكن إضافتها إلى محرك لتقليل السرعة بشكل كبير و / أو زيادة عزم الدوران.يعمل كل نوع من علب التروس في انسجام مع محرك لتحقيق خرج السرعة والعزم المطلوب.
المواصفات الكهربائية
| جزء المحرك | ||
| نموذج التصنيع | 42BLF01-036AG53 | |
| مقاومة | أومس | 2.2 |
| الجهد الاسمي | VDC | 24 |
| لا توجد سرعه تحميل | دورة في الدقيقة | 5000± 10٪ |
| لا تحميل الحالي | أمبير | 0.5 |
| تصنيف سريع | دورة في الدقيقة | 4000 ± 10٪ |
| تصنيف عزم الدوران | نانومتر | 0.063 |
| تصنيف انتاج الطاقة | دبليو | 26 |
| ثابت عزم الدوران | نانومتر / أ | 0.046 |
| فئة العزل | ب | |
| مواصفات المحرك مع التروس الكوكبية | ||
| تصنيف عزم الدوران | نانومتر | 2.17 |
| تصنيف سريع | دورة في الدقيقة | 75 ± 10٪ |
| نسبة | 5: 1 | |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | |
| + 5 فولت | أحمر | UL1007 26AWG |
| القاعة أ | الأصفر | |
| القاعة | لون أخضر | |
| HALLC | أزرق | |
| GND | أسود | |
| المرحلة أ | الأصفر | UL3265 22AWG |
| المرحلة ب | لون أخضر | |
| المرحلة ج | أزرق |
البعد الميكانيكي
علبة التروس الكوكبية 36 مم
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | الكرات | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| عدد قطارات علبة التروس | 1 | 2 | 3 |
| نسبة الانخفاض |
1/5
|
1 / 14،1 / 16،1 / 20،1 / 25 | 1 / 53،1 / 62،1 / 76،1 / 94،1 / 117 |
| الطول (مم) |
24.8
|
32.4 | 41.9 |
| الوزن (جرام) |
145.0
|
173.0 |
213.0 |
البعد الميكانيكي
| علبة التروس الكوكبية 42 مم | ||||||
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ | الطول (مم) | الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 1.0 | 3.0 | 81٪ | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 15/1 | 4.0 | 12 | 72٪ | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65٪
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65٪ | 60.1 | 267 | |
| علبة التروس الكوكبية 56 مم | ||||||
| نسبة الانخفاض | عزم التسامح المقدر (نانومتر) | أقصى عزم التسامح اللحظي (نانومتر) | كفاءة٪ |
طول إل (مم) |
الوزن (جرام) | عدد قطارات التروس |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72٪ | 59.6 | 700 | 2 |
| 1/66 | ||||||
تطبيق المنتج
شهادة
|
|
|
|
تقرير بنفايات المحرك السائر التاريخ: 09 يونيو 2021 |
تقرير بنفايات محرك BLDC التاريخ: 09 يونيو 2021 |
شهادة CE |
|
|
|
المعيار IATF 16949: 2016
صالح حتى: 02 يونيو 2024
|
ISO 9001: 2015
صالح حتى: 02 يونيو 2024
|
الفحص النهائي للمحرك بدون فرش
قم بقياس طول المحرك قم بقياس طول العمود قم بقياس دائرة أولر
قم بقياس ثقب المسمار قم بقياس طول السلك قم بقياس طول PVC
مسافه: بعد
اختبر مقاومة الاستماع اختبر السرعة
