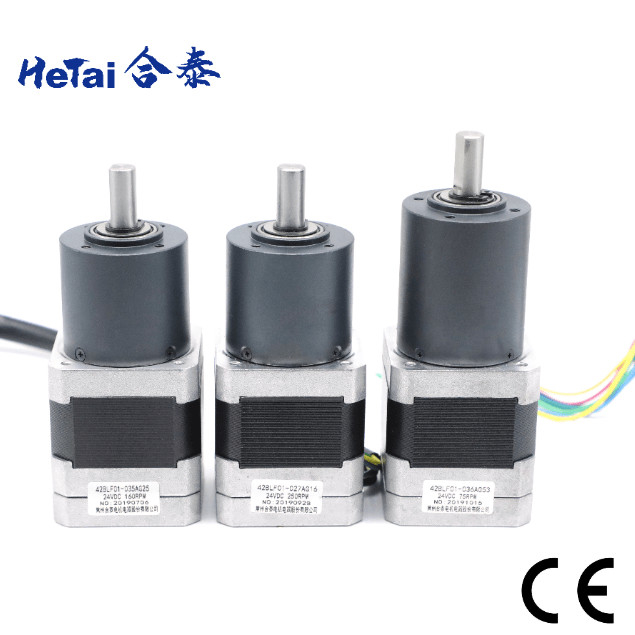

علبة التروس الكوكبية محرك بدون فرشات 24 فولت 0.8 أمبير نيما 17 42 مم

مكان المنشأ الصين
اسم العلامة التجارية Hetai
إصدار الشهادات CE ROHS ISO
رقم الموديل 42BLF01-027AG16
الحد الأدنى لكمية 50
الأسعار USD
تفاصيل التغليف كرتون مع صندوق فوم داخلي ، منصة نقالة
وقت التسليم 28-31
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 5000 قطعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج محرك علبة التروس بدون فرش نوع اللف نجمة
الجهد الاسمي 24 فولت مقاومة 2.2 أوم
لا توجد سرعه تحميل 5000 ± 10٪ دورة في الدقيقة Currwnt بدون تحميل 0.8 Apms كحد أقصى
درجة الحرارة المحيطة -20 درجة مئوية ~ + 50 درجة مئوية مقاومة العزل 100MΩ كحد أدنى 500VC DC
قوة عازلة 600VAC 1 دقيقة زاوية تأثير القاعة 120 درجة زاوية كهربائية
مستوى الحماية IP40 سيتيفيكيشن CE بنفايات ISO
تسليط الضوء

علبة التروس الكوكبية محرك لايحتاج 24 فولت

,

علبة التروس الكوكبية موتور بدون فرش 42 مم

,

0.8A علبة التروس موتور بدون فرش

اترك رسالة
منتوج وصف

علبة التروس بدون فرش للسيارات 24 فولت 0.8 أمبير نيما 17 42 مم 42BLF01-027AG16 مع علبة التروس الكوكبية



ترسل Hetai منتجاتها إلى الولايات المتحدة الأمريكية وأوروبا وجنوب شرق آسيا وجميع أنحاء الصين.يتم تطبيق المنتجات في الروبوتات ، وآلات التعبئة ، وآلات النسيج ، والأدوات الطبية ، وآلات الطباعة ، والمعدات اللوجستية الذكية ...



يحاكي محرك التروس الكوكبي نظام الدوران الكوكبي ؛يقوم عمود الإدخال بتشغيل ترس الشمس ، المعروف أيضًا باسم ترس الشمس ، والذي يقوم بعد ذلك بإدارة التروس المحيطة ، والمعروفة أيضًا باسم تروس الكوكب.عادة ، تستخدم التروس الكوكبية كمخفضات.يتم استخدامها لإبطاء المحرك وزيادة عزم الدوران.عزم الدوران هو القوة العاملة للآلة.



المواصفات الكهربائية لمحرك ناقل الحركة Nema 17 بدون فرش



جزء المحرك
نموذج التصنيع 42BLF01-027AG16
تصنيف انتاج الطاقة دبليو 26
مقاومة أومس 2.2
الجهد الاسمي VDC 24
لا توجد سرعه تحميل دورة في الدقيقة 5000± 10٪
لا تحميل الحالي أمبير ماكس 0.8
تصنيف سريع دورة في الدقيقة 4000 ± 10٪
تصنيف عزم الدوران نانومتر 0.063
عزم الدوران الاقصى نانومتر 0.12
ثابت عزم الدوران نانومتر / أ 0.042
رجوع ثابت EMF V / kRPM 4.4
المواصفات مع التروس الكوكبية
مصنفةعزم الدوران نانومتر 0.7
تصنيف سريع دورة في الدقيقة 250 ± 10٪
نسبة   16: 1


* يمكن تخصيص المنتجات حسب الطلب.



الاسلاك الرسم البياني



وظيفة اللون
+ 5 فولت أحمر UL1007 26AWG




القاعة أ الأصفر
القاعة لون أخضر
HALLC أزرق
GND أسود
المرحلة أ الأصفر UL3265 22AWG


المرحلة ب لون أخضر
المرحلة ج أزرق

البعد الميكانيكي



علبة التروس الكوكبية محرك بدون فرشات 24 فولت 0.8 أمبير نيما 17 42 مم 0

المواصفات الكهربائية GEARBOX 36mm:



مواد الإسكان تحمل في الإخراج حمولة شعاعية (10 مم من شفة) N رمح الحمولة المحورية (N) أقصى قوة ضغط مناسبة للعمود (N) اللعب الشعاعي للعمود (مم) لعب اقتحام رمح (مم) رد فعل عنيف عند عدم التحميل (°)
ميتالورجيا المساحيق محامل الأكمام ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



نسبة الانخفاض عزم التسامح المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪ الطول (مم) الوزن (جرام) عدد قطارات التروس
1/4 0.3 1.0 81٪ 24.8 145 1
1/5
1/16 1.2 3.5 72٪ 32.4 173 2
1/20
1/25
1/53 2.5 7.5 65٪ 41.9 213 3
1/62
1/76
1/94
1/117



البعد الميكانيكي

علبة التروس الكوكبية محرك بدون فرشات 24 فولت 0.8 أمبير نيما 17 42 مم 1



نسبة علبة التروس الأخرى

علبة التروس الكوكبية 42 مم
نسبة الانخفاض عزم التسامح المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪ الطول (مم) الوزن (جرام) عدد قطارات التروس
1/4 1.0 3.0 81٪ 32.5 170 1
1/6
15/1 4.0 12 72٪ 46.3 207 2
1/18
1/25
1/36
1/54

8.0



25



65٪



60.1



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65٪ 60.1 267



علبة التروس الكوكبية 56 مم
نسبة الانخفاض عزم التسامح المقدر (نانومتر) أقصى عزم التسامح اللحظي (نانومتر) كفاءة٪

طول

إل

(مم)

الوزن (جرام) عدد قطارات التروس
1/4 2.0 6.0 81٪ 41.3 491 1
1/6
15/1 8.0 25 72٪ 59.6 700 2
1/18
1/26
1/47 16 50 72٪ 59.6 700 2
1/66
