| اسم العلامة التجارية: | HeTai |
| رقم الطراز: | 57BL03B-021 |
| الـ MOQ: | 50 |
| السعر: | USD |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

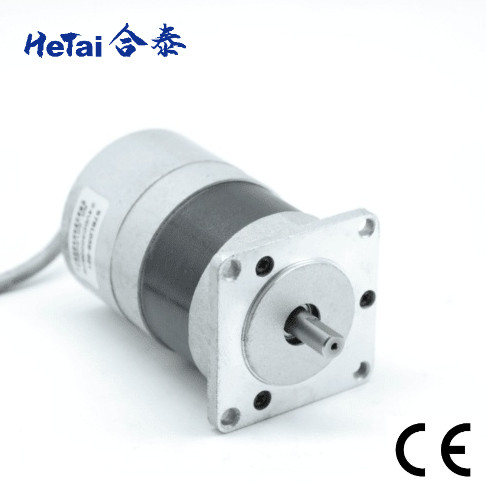

57ملم 24 فولت متعددة المعادن 56W57BL03B-021 عالية الجودة محرك Dc بدون فرش Nema 23
محركات التيار المباشر بدون فرشاة لديها كفاءة وأداء أعلى بكثير ، وأقل عرضة للتآكل الميكانيكي من نظرائها المفرشاة.لذا إذا كنت شخصاً يقوم بكمية كافية من المشاريع الجدية التي تتطلب تدريب، والذهاب مع بروشليس يمكن أن يكون الكثير من المنطق. انها سوف تعطيك سرعات أعلى والطاقة، وتتطلب صيانة أقل.
سلسلة 57BL هي محرك BLDC أسطواني. نطاق السرعة هو من 2500 دورة / دقيقة إلى 3000 دورة / دقيقة ، والعزم القياسي من 0.057 NM إلى 0.44 NM.
ميزة السلسلة 57 هي:
● استقرار سرعة ممتاز
● ضيقة وذات طاقة عالية
● كفاءة عالية وتوفير الطاقة
● ارتفاع درجة الحرارة المنخفضة، ضجيج منخفض، اهتزاز منخفض
● عمر طويل وتكلفة صيانة منخفضة
المواصفات الكهربائية
| المواصفات | الوحدة | 57BL03B-021 |
| الجهد الاسمي | VDC | 24 |
| المقاومة | OHMS | 0.8 |
| السرعة المسجلة | Rpm | 3000± 10% |
| عزم الدوران القياسي | ن.م | 0.18 |
| السرعة بدون حمولة | Rpm | 3800± 10% |
| تيار بدون حمولة | آمبرات | 0.5 |
| ثابت العزم | رقم الـ (م) | 0.06 |
| ثابتة المجال الكهرومغناطيسي الخلفي | V/kRPM | 6.3 |
| فئة العزل | ب |
مخطط الأسلاك
| جدول الاتصال الكهربائي | |
| الوظيفة | اللون |
|
+ 24 فولت |
أحمر |
| الـ GND | أسود |
| (أف آي آي) | الأزرق |
| DIR | أصفر |
البعد الميكانيكي
المواصفات التقنية
| النموذج | النموذج | النموذج | النموذج | النموذج | النموذج | ||
| المواصفات | الوحدة | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| عدد المراحل | المرحلة | 3 | 3 | 3 | 3 | 3 | 3 |
| عدد البولنديين | البولنديين | 4 | 4 | 4 | 4 | 4 | 4 |
| الجهد القياسي | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| السرعة المسجلة | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| التيار المسموح به | أ | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| عزم الدوران القياسي | ن.م | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| الطاقة المسجلة | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| عزم دوران ذروة | ن.م | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| ذروة التيار | آمبرات | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| ثابت العزم | رقم الـ (م) | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| ثابتة المجال الكهرومغناطيسي الخلفي | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| طول الجسم | ملم | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| الوزن | كيلوغرام | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* يمكن تخصيص المنتجات عند الطلب الخاص.
مجموعة المنتجات
| اسم المنتج | القطر الخارجي | نطاق الجهد | نطاق الطاقة | نطاق الطاقة | عزم دوران اسمي |
|
محرك القطع | 40 ملم-130 ملم | 24 فولت، 36 فولت، 48 فولت، 310 فولت | 100 W-3000 W | 0.12 ن.م-20 ن.م |
| اسم المنتج | القطر الخارجي | عزم الدوران | عزم الدوران | الكفاءة | |
|
صندوق التروس الكوكبي ومحرك صندوق التروس | 22 ملم-63 ملم | 0.1 ن.م-20 ن.م | 0.3 N.m-60 N.m | 65٪، 72٪، 81٪ |
| اسم المنتج | القطر الخارجي | نطاق السرعة | نطاق الطاقة | عزم دوران اسمي | |
|
محرك DC بدون فرشاة | 28 ملم-110 ملم | 300 دورة في الدقيقة إلى 10000 دورة في الدقيقة | 8 W-2000 w | 0.02 ن.م.-6.5 ن.م. |
| اسم المنتج | القطر الخارجي | زاوية الخطوة | عزم الدوران | نطاق الحثية | |
|
محرك خطوة خطوة | 28 ملم-110 ملم | 0.9، 1.2، 1.8 | 1 كجم.سم-33 كجم.سم | 1 ماه - 42 ماه |
الفحص النهائي للمحرك بدون فرشاة
قياس طول المحرك قياس طول العمود قياس دائرة أولر
قياس ثقب المسمار قياس طول الأسلاك قياس طول البيكسي
المسافة
اختبر المقاومة الاستماع اختبر السرعة
شهادة
|
|
|
|
تقرير ROHS لمحرك الخطوة التاريخ: 9 يونيو 2021 |
تقرير ROHS BLDC Motor التاريخ: 9 يونيو 2021 |
شهادة CE |
|
|
|
IATF 16949: 2016
سارية المفعول حتى: 02 يونيو 2024
|
الصينية
سارية المفعول حتى: 02 يونيو 2024
|
لماذا تختارنا
نحن نقدم لكم:
دعم الهندسة
فريقنا المهني يمكن أن تساعدك على العثور على المحرك المناسب والمناسب لك. لدينا المهندسين لديهم خبرة غنية من منتجات التحكم في الحركة في مختلف الصناعات، مثل: الروبوتات، آلات التعبئة،آلات النسيجأدوات طبية، آلات طباعة، معدات لوجستية ذكية وهلم جرا.
|
|
|
| العثور | تخصيص | تحسين |
| فريقنا يمكن أن تساعدك على العثور على المحرك الأنسب للتطبيق من مجموعة واسعة من المحركات | يمكننا تصميم وتخصيص الأداء والخارج لاستخدامك المحدد أو التجميع | بالنسبة لمشاريع OEM، لدينا أكثر من 15 عاما من الخبرة في حل المشاكل المختلفة في تطبيقات مختلفة. |
دعم التصنيع
بغض النظر عن حجم الطلب، سنقدم نفس الخدمة. فريقنا الهندسي قادر على تزويدك بنماذج أولية سريعة ودقيقة بناء على متطلباتك المخصصة.
|
|
|
| النماذج الأولية | مجموعة قياسية | دفعة كبيرة |
| 1-10 قطع | 500-5000 قطعة | أكثر من 5000 قطعة |
إنتاج واسع النطاق
تأسست مصنعنا في عام 1999 ومساحة ورشة العمل هي أكثر من 15،000m2. لدينا خط التصنيع الخاص ومركز التصنيع CNC، بما في ذلك دقة CNC عالمية طاحونة العلامة التجارية (السويد) ،اسم العلامة التجارية CNC (ألمانيا), محرك دايو و طحن, محرك دايو دايو, آلة قياس ماهر, آلة طحن أسطوانية صينية دقيقة, آلة دايو سي إن سي, آلة لف متعددة الرؤوس الآلية,خط تجميع تلقائي وهلم جرا
