علبة التروس فرش السيارات
Created with Pixso. Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم

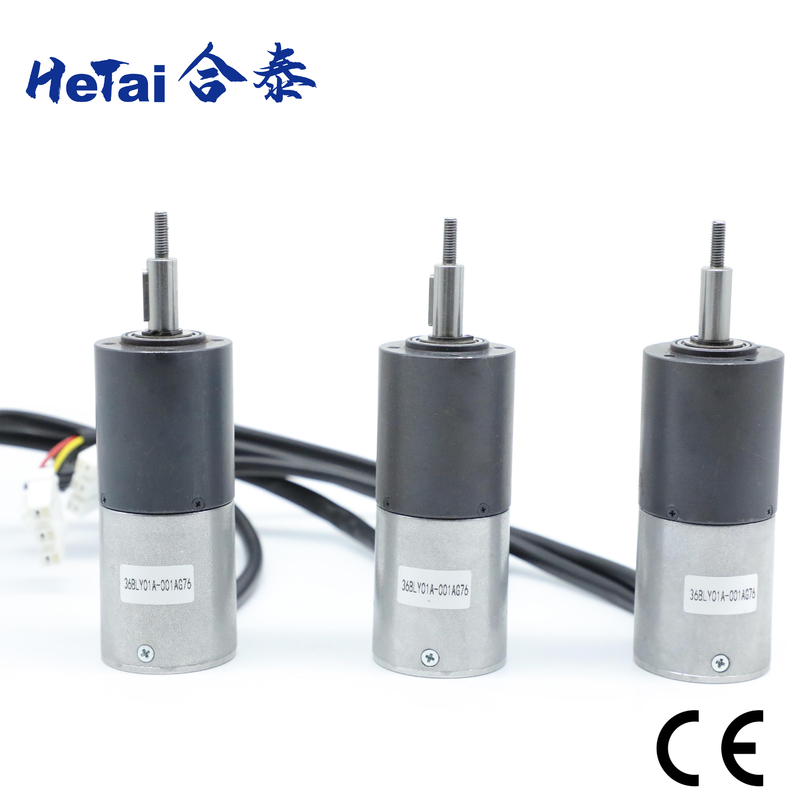

Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم

اسم العلامة التجارية: Hetai
رقم الطراز: 36BLY01A-AG76
الـ MOQ: 50
السعر: USD
وقت التسليم: 28-31
شروط الدفع: L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS ISO
اسم المنتج:
علبة التروس فرش السيارات
الجهد االكهربى:
24 فولت
تصنيف سريع:
94 دورة في الدقيقة
تصنيف عزم الدوران:
1.5 ميل بحري
نسبة الانخفاض:
1/76
مقاومة:
2.4 أوم
لا توجد سرعه تحميل:
8900 دورة في الدقيقة
درجة الحرارة المحيطة:
-20 درجة مئوية ~ + 50 درجة مئوية
مقاومة العزل:
100MΩ كحد أدنى 500VC DC
نوع اللف:
نجمة
انتاج الطاقة:
15 واط
إصدار الشهادات:
CE ROHS ISO
تفاصيل التغليف:
كرتون مع صندوق فوم داخلي ، منصة نقالة
القدرة على العرض:
5000 قطعة / شهر
إبراز:

Nema14 محرك بدون فرش

,

محرك 2.4 أوم بدون فرش

,

محرك بدون فرشاة بعلبة تروس كوكبية 36 ملم

وصف المنتج

فرش جيرد موتور سعر المصنع 36LY01A-AG76 نيما 14 24 فولت 2.4 أوم



تعتبر شركة Changzhou Hetai Automobile شركة متخصصة في تصنيع المحركات.لأكثر من 20 عامًا ، التزمت Hetai بتزويد العملاء بتصميم احترافي للتكامل الكهربائي واستراتيجيات التشغيل الآلي.



بفضل عزم الدوران والسرعة الاستثنائيين ، والكفاءة العالية وأحجام العبوات المناسبة لتلبية احتياجاتك ، تلبي محركات التيار المستمر عديمة الفرشاة أكثر المتطلبات صرامة.يوفر محرك التيار المستمر عديم الفرشاة تحكمًا ممتازًا في السرعة والموضع ، وعمرًا طويلًا ، وكثافة عالية لعزم الدوران ، تساعدك هذه المجموعة من محركات التيار المستمر الصغيرة على تلبية مجموعة واسعة من المتطلبات المحددة لعزم الدوران والسرعة مع تقليل فقد الحديد ، وتحسين الكفاءة والتشغيل الأكثر برودة.

المواصفات الكهربائية:



    نموذج
جزء المحرك   36BLY01A-AG76
مقاومة أومس 2.4
الجهد الاسمي VDC 24
لا توجد سرعه تحميل دورة في الدقيقة 8900
تيار بدون تحميل ابمس 0.5
تصنيف سريع دورة في الدقيقة 7100 ± 200
تصنيف عزم الدوران نانومتر 0.03
ثابت عزم الدوران نانومتر / أ 0.015
رجوع ثابت EMF V / kRPM 1.6
مواصفات المحرك مع التروس الكوكبية
تصنيف عزم الدوران نانومتر 1.5
تصنيف سريع دورة في الدقيقة 94
نسبة   76: 1



* يمكن تخصيص المنتجات حسب الطلب.



الاسلاك الرسم البياني



وظيفة اللون
+ 5 فولت أحمر







UL3226 26AWG





القاعة أ أزرق
القاعة ب لون أخضر
القاعة ج أبيض
GND أسود
المرحلة أ أحمر





UL1330 22AWG



المرحلة ب الأصفر
المرحلة ج أسود



البعد الميكانيكي



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 0

علبة التروس الكوكبية 36 مم



مواد الإسكان تحمل في الإخراج حمولة شعاعية (10 مم من شفة) N رمح الحمولة المحورية (N) أقصى قوة ضغط مناسبة للعمود (N) اللعب الشعاعي للعمود (مم) لعب اقتحام رمح (مم) رد فعل عنيف عند عدم التحميل (°)
تعدين المساحيق محامل الأكمام ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



علبة التروس الكوكبية 36 مم
نسبة الانخفاض الحمل المسموح به اللحظي (نانومتر) الطول (مم) عدد قطارات التروس
1/4 1.0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7.5 41.9 3
1/62
1/76
1/94
1/117



البعد الميكانيكي



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 1

شهادة

Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 2 Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 3 Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 4

تقرير بنفايات المحرك السائر

التاريخ: 09 يونيو 2021

تقرير بنفايات محرك BLDC

التاريخ: 09 يونيو 2021

شهادة CE
Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 5 Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 6
المعيار IATF 16949: 2016
صالح حتى: 02 يونيو 2024
ISO 9001: 2015
صالح حتى: 02 يونيو 2024

معدات التصنيع



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 7



CNC CENTER ROTOR GRINDING LASER SPOT WELDER. مركز التصنيع باستخدام الحاسب الآلي الروتور طحن بقعة لحام بالليزر

خارج الدائرة



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 8



آلة لف أوتوماتيكية متعددة الرؤوس أوتوماتيكية متعددة الرؤوس

آلة لف آلة لف



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 9



           خط التجميع التلقائي

خط التجميع



الفحص النهائي للمحرك بدون فرش



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 10



قم بقياس طول المحرك قم بقياس طول العمود قم بقياس دائرة أولر



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 11



قم بقياس ثقب المسمار قم بقياس طول السلك قم بقياس طول PVC

مسافه: بعد



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 12



اختبر مقاومة الاستماع اختبر السرعة



تسليم الطرود



Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 13

Nema14 محرك بدون فرش 36BLY01A-AG76 24 فولت 2.4 أوم 36 ملم 14



التعليمات



1.هل مصنع؟

نعم ، نحن مصنع.اسم علامتنا التجارية Hetai هي شركة معروفة لتصنيع المحركات الصغيرة لأكثر من 20 عامًا في
الصين.المنتج الرئيسي يشمل محرك متدرج هجين ، محرك DC بدون فرش ، محرك سيرفو وعلبة تروس كوكبية.

2. هل لديك معلومات اتصال أخرى؟
نعم ، يرجى مراسلتنا عبر البريد الإلكتروني: info@ht-motor.com 3. كيف يمكننا الحصول على الكتالوج الخاص بك؟
يرجى زيارة الموقع أدناه لتنزيله: https: //new.ht-motor.net/index.php؟

3. يمكنني اختبار عينة؟
نعم ، العينات والشحن مشحونة.

4. يمكنني الحصول على منتج مخصص؟
بالتأكيد ، يمكن تخصيص جميع المنتجات بناءً على طلب خاص.

5. كيف تقوم بشحن البضائع؟
نقوم عادة بشحن البضائع عن طريق البريد السريع (DHL / UPS / FEDEX / TNT) ، عن طريق البحر والجو ، كما نقبل وكيل الشحن.

6. ما هي شروط الدفع؟
T / T (حوالة مصرفية) ، باي بال (0.5٪ رسوم paypal) ، قبول طلب ضمان ALIBABA

7. هل هذا هو سعرك النهائي؟هل يمكنني الحصول على الخصم؟
سعرنا هو سعر المصنع.إذا كان لديك كمية كبيرة ، يمكننا التفاوض بشأن الخصم.

8. ما هو الضمان لمنتجاتك؟
ضماننا لمدة سنة واحدة.في حالة حدوث أي مشاكل في الجودة من جانبنا خلال هذه الفترة ، فسوف نتحمل تكلفة الشحن والاستبدال.يرجى ملاحظة أن الضرر الناجم عن الاستخدام غير السليم للمنتج لا يشمله الضمان.
