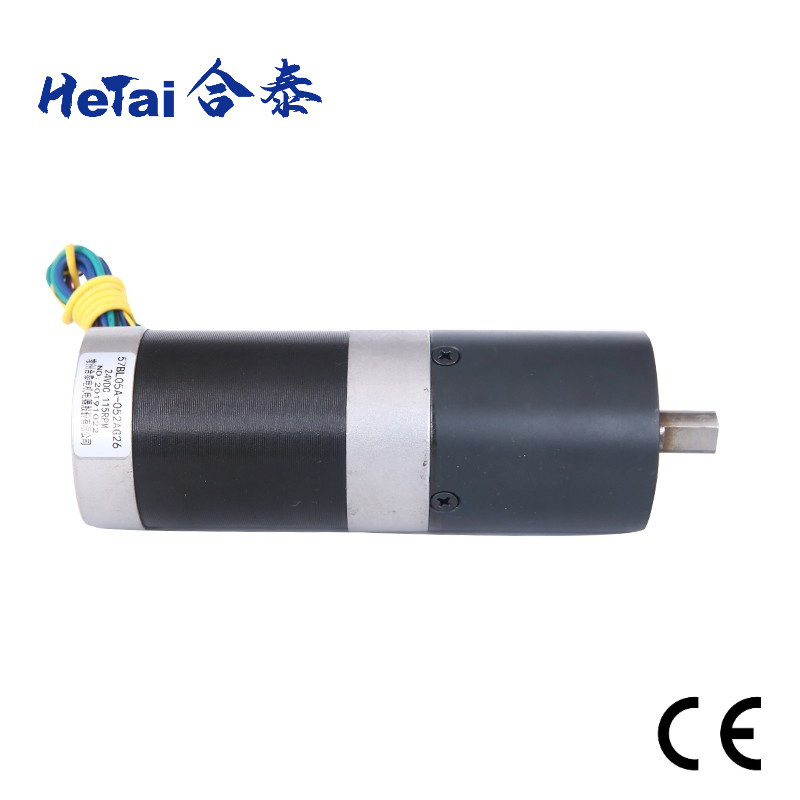

منخفض الضوضاء نيما 23 محرك بدون فرش 24 فولت قابل للتخصيص
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Hetai |
| إصدار الشهادات | CE ROHS ISO |
| رقم الموديل | 57BL05A-052AG26 |
| الحد الأدنى لكمية | 50 |
| الأسعار | USD |
| تفاصيل التغليف | كرتون مع صندوق فوم داخلي ، منصة نقالة |
| وقت التسليم | 28-31 |
| شروط الدفع | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 5000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | علبة التروس فرش السيارات | الجهد الاسمي | 24 فولت |
|---|---|---|---|
| تصنيف سريع | 115 ± 10٪ دورة في الدقيقة | تصنيف عزم الدوران | 6.1 نيوتن |
| لا توجد سرعه تحميل | 4500 ± 10٪ دورة في الدقيقة | مقاومة | 0.35 أوم |
| لا تحميل الحالي | 1 أمبير | مقاومة العزل | 100MΩ كحد أدنى 500VC DC |
| نوع اللف | نجمة | قوة عازلة | 500 فولت تيار متردد 1 دقيقة |
| إصدار الشهادات | CE ROHS ISO | فئة العزل | ب |
| تسليط الضوء | محرك Nema 23 بدون فرش,محرك بدون فرش 24 فولت,محرك منخفض الضوضاء بدون فرش |
||
منتوج وصف
منخفضة الضوضاء Nema 23 24 V 57BL05A-052AG26 محرك جيرد بدون فرشات قابل للتخصيص
يمتلك فريق المهندسين لدينا عقودًا من الخبرة في تصميم وتصنيع التروس السائر ، وال فرش ، والديدان.هذا يضمن التصميم الأمثل لمحرك التروس للعديد من تطبيقات محرك التروس.
يعتبر محرك Gearbox Brushless Motor محركًا عالي الأداء قادرًا على توفير كميات كبيرة من عزم الدوران على مدى سرعة واسع (500-15000 دورة في الدقيقة).بناءً على طلب العميل ، يمكن لف هذه المحركات لتتناسب مع متطلبات الجهد والتيار والسرعة المحددة.تشتمل الخيارات الأخرى على الكابلات والموصلات والعديد من تكوينات العمود ، مما يؤدي إلى إنشاء محرك تروس مضغوط مما يجعله خيارًا رائعًا للتطبيقات التي يكون فيها عزم الدوران والمساحة العالية مهمين.
المواصفات الكهربائية:
| نموذج | ||
| جزء المحرك | 57BL05A-052AG26 | |
| مقاومة | أومس | 0.35 |
| الجهد الاسمي | VDC | 24 |
| لا توجد سرعه تحميل | دورة في الدقيقة | 4500 ± 10٪ |
| تيار بدون تحميل | ابمس | 1 |
| تصنيف سريع | دورة في الدقيقة | 3000 ± 200 |
| تصنيف عزم الدوران | نانومتر | 0.33 |
| ثابت عزم الدوران | نانومتر / أ | 0.062 |
| رجوع ثابت EMF | V / kRPM | 6.5 |
| مواصفات المحرك مع التروس الكوكبية | ||
| تصنيف عزم الدوران | نانومتر | 6.1 |
| تصنيف سريع | دورة في الدقيقة | 115 ± 10٪ |
| نسبة | 26: 1 | |
* يمكن تخصيص المنتجات حسب الطلب.
الاسلاك الرسم البياني
| وظيفة | اللون | |
| + 5 فولت | أحمر |
UL1007 26AWG |
| القاعة أ | الأصفر | |
| القاعة ب | لون أخضر | |
| القاعة ج | أزرق | |
| GND | أسود | |
| المرحلة أ | الأصفر |
UL1015 20AWG |
| المرحلة ب | لون أخضر | |
| المرحلة ج | أزرق |
البعد الميكانيكي
علبة التروس الكوكبية 56 مم
| مواد الإسكان | تحمل في الإخراج | حمولة شعاعية (10 مم من شفة) N | رمح الحمولة المحورية (N) | أقصى قوة ضغط مناسبة للعمود (N) | اللعب الشعاعي للعمود (مم) | لعب اقتحام رمح (مم) | رد فعل عنيف عند عدم التحميل (°) |
| تعدين المساحيق | الكرات | ≤450 | ≤200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
عدد قطارات علبة التروس |
1 | 2 |
| نسبة الانخفاض |
1/6
|
1/15،1 / 18،1 / 26،1 / 47،1 / 66 |
| الطول (مم) |
41.3
|
59.6 |
| الوزن (جرام) |
491.0
|
700.0 |
البعد الميكانيكي
نسبة علبة التروس الأخرى
يمكن للمحرك NEMA 23 الذي لا يحتوي على فرشاة أن يتطابق مع علبة التروس التالية
| علبة التروس الكوكبية 36 مم | |||
| نسبة الانخفاض | الحمل المسموح به اللحظي (نانومتر) | الطول (مم) | عدد قطارات التروس |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| علبة التروس الكوكبية 42 مم | |||
| نسبة الانخفاض | الحمل المسموح به اللحظي (نانومتر) | الطول (مم) | عدد قطارات التروس |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 15/1 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
عدد قطارات العتاد
| محرك أساسي | |
|
| محرك ثانوي | |
|
| ثلاث مراحل ناقل الحركة | |
|
شهادة
|
|
|
|
تقرير بنفايات المحرك السائر التاريخ: 09 يونيو 2021 |
تقرير بنفايات محرك BLDC التاريخ: 09 يونيو 2021 |
شهادة CE |
|
|
|
المعيار IATF 16949: 2016
صالح حتى: 02 يونيو 2024
|
ISO 9001: 2015
صالح حتى: 02 يونيو 2024
|
بالتفتيش النهائي المحرك rushless
|
||||
| قياس طول المحرك | قياس طول العمود | قياسدائرة أولر | ||
|
||||
| قياس ثقب المسمارمسافه: بعد | قياس طول السلك | قياس طول PVC | ||
|
||||
| اختبر المقاومة | الاستماع | اختبر السرعة | ||
تسليم الطرود
التعليمات
1.هل مصنع؟
نعم ، نحن مصنع.اسم علامتنا التجارية Hetai هي شركة معروفة لتصنيع المحركات الصغيرة لأكثر من 20 عامًا في
الصين.المنتج الرئيسي يشمل محرك متدرج هجين ، محرك DC بدون فرش ، محرك سيرفو وعلبة تروس كوكبية.
2. هل لديك معلومات اتصال أخرى؟
نعم ، يرجى مراسلتنا عبر البريد الإلكتروني: info@ht-motor.com 3. كيف يمكننا الحصول على الكتالوج الخاص بك؟
يرجى زيارة الموقع أدناه لتنزيله: https: //new.ht-motor.net/index.php؟
3. يمكنني اختبار عينة؟
نعم ، العينات والشحن مشحونة.
4. يمكنني الحصول على منتج مخصص؟
بالتأكيد ، يمكن تخصيص جميع المنتجات بناءً على طلب خاص.
5. كيف تقوم بشحن البضائع؟
نقوم عادة بشحن البضائع عن طريق البريد السريع (DHL / UPS / FEDEX / TNT) ، عن طريق البحر والجو ، كما نقبل وكيل الشحن.
6. ما هي شروط الدفع؟
T / T (حوالة مصرفية) ، باي بال (0.5٪ رسوم paypal) ، قبول طلب ضمان ALIBABA
7. هل هذا هو سعرك النهائي؟هل يمكنني الحصول على الخصم؟
سعرنا هو سعر المصنع.إذا كان لديك كمية كبيرة ، يمكننا التفاوض بشأن الخصم.
8. ما هو الضمان لمنتجاتك؟
ضماننا لمدة سنة واحدة.في حالة حدوث أي مشاكل في الجودة من جانبنا خلال هذه الفترة ، فسوف نتحمل تكلفة الشحن والاستبدال.يرجى ملاحظة أن الضرر الناجم عن الاستخدام غير السليم للمنتج لا يشمله الضمان.
