• Changzhou Hetai Motor And Electric Appliance Co., Ltd.
    رود S ****
    لقد اشتريت 3 عبوات من السائر الأصغر لمشروع إندر 3 الحالي الخاص بي.
  • Changzhou Hetai Motor And Electric Appliance Co., Ltd.
    سام إن ***
    هذه محركات رائعة وهي قوية جدًا.
  • Changzhou Hetai Motor And Electric Appliance Co., Ltd.
    جيم س **
    يرجى تطوير المزيد من علبة التروس منخفضة الضوضاء وبأسعار أفضل ، حتى نتمكن من بيع منتجاتك لمزيد من العملاء وكسب أسواق أكبر.
اتصل شخص : Nora
ال WhatsApp : +8618661153149

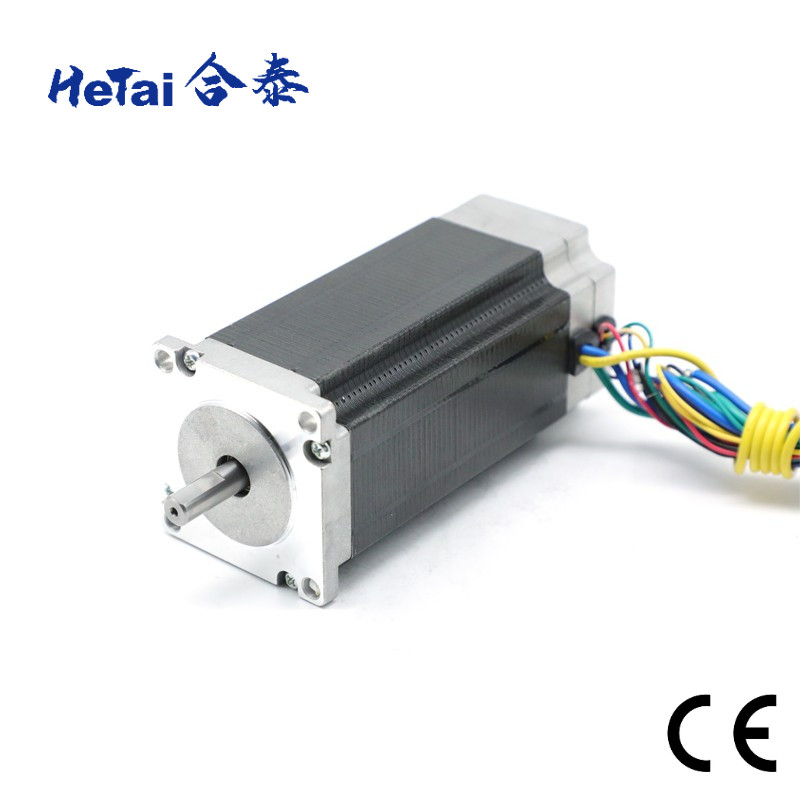

Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF

مكان المنشأ الصين
اسم العلامة التجارية HeTai
إصدار الشهادات CE ROHS ISO
رقم الموديل 57BLF04A-001
الحد الأدنى لكمية 50
الأسعار USD
تفاصيل التغليف كرتون مع صندوق فوم داخلي ، منصة نقالة
وقت التسليم 25 يوما
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 10000 قطعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج فرش دي سي موتور نوع اللف نجمة
زاوية تأثير القاعة 120 درجة زاوية كهربائية الجهد الاسمي 36 فولت تيار مستمر
عزم الدوران C0.136 نيوتن متر / ثابت 0.09 نيوتن فئة العزل ب
لا توجد سرعه تحميل 3800 دورة في الدقيقة تيار بدون تحميل 1 أمبير
تصنيف سريع 3000 ± 200 دورة في الدقيقة تصنيف عزم الدوران 0.8 نيوتن
رجوع إمف كونستانت 9.47 فولت / KRPM أقصى قوة شعاعية 75 N (10 مم من الشفة الأمامية)
ماكس قوة محورية 15 شمال مستوى IP IP40
تسليط الضوء

Nema23 Brushless Dc Motor 57mm

,

36V Brushless Dc Motor

,

3800 RPM Bldc Brushless Motor

اترك رسالة
منتوج وصف

فرش Dc Motor Nema 23 57mm 36 V أداء مستقر بالجملة 57BLF



المحرك الكهربائي بدون فرش (BLDC) هو محرك كهربائي يتم تشغيله بواسطة مصدر جهد تيار مباشر ويتم تبديله إلكترونيًا بدلاً من الفرشاة كما هو الحال في محركات التيار المستمر التقليدية.تعد محركات BLDC أكثر شيوعًا من محركات التيار المستمر التقليدية في الوقت الحاضر ، ولكن تطوير هذا النوع من المحركات لم يكن ممكنًا إلا منذ الستينيات عندما تم تطوير إلكترونيات أشباه الموصلات.



يتكون كلا النوعين من المحركات من الجزء الثابت مع مغناطيس دائم أو ملفات كهرومغناطيسية من الخارج ودوار مع ملفات ملف يمكن تشغيلها بواسطة تيار مباشر من الداخل.عندما يتم تشغيل المحرك بالتيار المباشر ، سيتم إنشاء مجال مغناطيسي داخل الجزء الثابت ، إما يجذب أو يطرد المغناطيس في الدوار.يؤدي هذا إلى بدء الدوار في الدوران.



المواصفات الكهربائية



الدوران: CCW انظر من نهاية الرصاص



نموذج التصنيع وحدة 57BLF04A-001
الجهد الاسمي VDC 36
مقاومة أومس 0.4
تصنيف سريع دورة في الدقيقة 3000± 200
تصنيف عزم الدوران نانومتر 0.8
لا توجد سرعه تحميل دورة في الدقيقة 3800
تيار بدون تحميل أمبير 1
ثابت عزم الدوران نانومتر / أ 0.09
رجوع ثابت EMF V / kRPM 9.47
فئة العزل   ب


الاسلاك الرسم البياني



طاولة توصيل كهربائية
+5 فولت أحمر UL 1007 26 أوغ
القاعة أ الأصفر
القاعة ب لون أخضر
القاعة ج أزرق
GND أسود

المرحلة أ

الأصفر UL 1050 20 AGW
المرحلة ب لون أخضر
المرحلة ج أزرق



البعد الميكانيكي

Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 0

حدود المنتج



اسم المنتج القطر الخارجي مجال الجهد الكهربائي نطاق القوة نطاق القوة تصنيف عزم الدوران
Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 1 سيفر موتور 40 مم - 130 مم 24 فولت ، 36 فولت ، 48 فولت ، 310 فولت 100 واط - 3000 واط 0.12 نيوتن.متر -20 نيوتن
  اسم المنتج القطر الخارجي تصنيف عزم الدوران التسامح عزم التسامح اللحظي نجاعة
Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 2 علبة التروس الكوكبية ومحرك علبة التروس 22 ملم - 63 ملم 0.1 نانومتر - 20 نيوتن 0.3 نانومتر - 60 نيوتن 65٪ ، 72٪ ، 81٪
  اسم المنتج القطر الخارجي مدى السرعة نطاق القوة تصنيف عزم الدوران
Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 3 محرك DC بدون فرشات 28 ملم - 110 ملم 300 دورة في الدقيقة - 10000 دورة في الدقيقة 8 واط 2000 واط 0.02 نانومتر - 6.5 نانومتر
  اسم المنتج القطر الخارجي زاوية الخطوة عقد العزم نطاق الحث
Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 4 محرك متدرج 28 ملم - 110 ملم 0.9 ، 1.2 ، 1.8 1 كجم سم - 33 كجم سم 1 م -42 م





الفحص النهائي للمحرك بدون فرش



Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 5



قم بقياس طول المحرك قم بقياس طول العمود قم بقياس دائرة أولر



Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 6



قم بقياس ثقب المسمار قم بقياس طول السلك قم بقياس طول PVC

مسافة



Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 7



اختبر الاستماع للمقاومة اختبر السرعة



شهادة



Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 8 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 9 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 10

تقرير بنفايات المحرك السائر

التاريخ: 09 يونيو 2021

تقرير بنفايات محرك BLDC

التاريخ: 09 يونيو 2021

شهادة CE
Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 11 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 12
المعيار IATF 16949: 2016
صالح حتى: 02 يونيو 2024
ISO 9001: 2015
صالح حتى: 02 يونيو 2024



لماذا أخترتنا

نقدم لكم:

الدعم الهندسي

يمكن لفريقنا المحترف مساعدتك في العثور على محرك مناسب ومناسب لك.يتمتع مهندسونا بخبرة غنية في منتجات التحكم في الحركة في مختلف الصناعات ، مثل: الروبوتات ، وآلات التعبئة ، وآلات النسيج ، والأدوات الطبية ، وآلات الطباعة ، والمعدات اللوجستية الذكية وما إلى ذلك.

Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 13 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 14 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 15
يجد يعدل أو يكيف تحسين
يمكن لفريقنا مساعدتك في العثور على المحرك الأنسب للتطبيق من مجموعة واسعة من المحركات يمكننا تصميم وتخصيص الأداء والشكل الخارجي للاستخدام أو التجميع الخاصين بك بالنسبة لمشاريع تصنيع المعدات الأصلية ، لدينا أكثر من 15 عامًا من الخبرة في حل المشكلات المختلفة في التطبيقات المختلفة.نقوم بتحسين منتجاتنا مع عملائنا.

دعم التصنيع

بغض النظر عن حجم الطلب ، سوف نقدم نفس الخدمة.فريقنا الهندسي قادر على تزويدك بنماذج أولية سريعة ودقيقة بناءً على متطلباتك المخصصة.

Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 16 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 17 Nema 23 Brushless Dc Motor 57mm 36 V أداء مستقر 57BLF 18
النماذج الدفعة القياسية دفعة حجم كبير
1-10 قطع 500-5000 قطعة أكثر من 5000 قطعة

الإنتاج على نطاق واسع

تأسس مصنعنا في عام 1999 وتبلغ مساحة الورشة أكثر من 15000 متر مكعب.لدينا خط تصنيع خاص ومركز تصنيع CNC ، بما في ذلك اسم العلامة التجارية لطاحونة CNC العالمية الدقيقة (السويد) ، اسم العلامة التجارية CNC (ألمانيا) ، مخرطة وطحن DMG ، مخرطة DMG ، أداة قياس Mahr ، آلة طحن أسطوانية دقيقة صينية ، آلة مخرطة CNC ، آلة لف أوتوماتيكية متعددة الرؤوس ، خط تجميع أوتوماتيكي وهلم جرا
