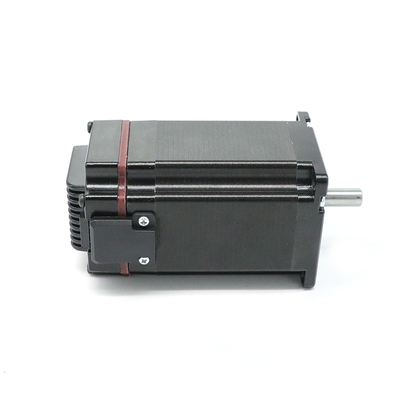

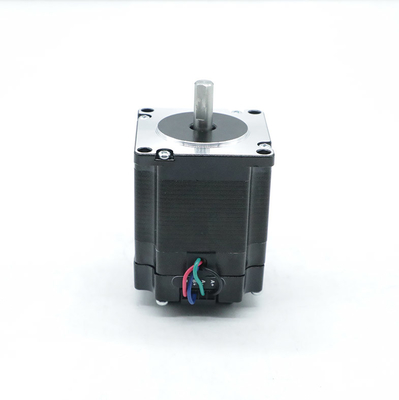

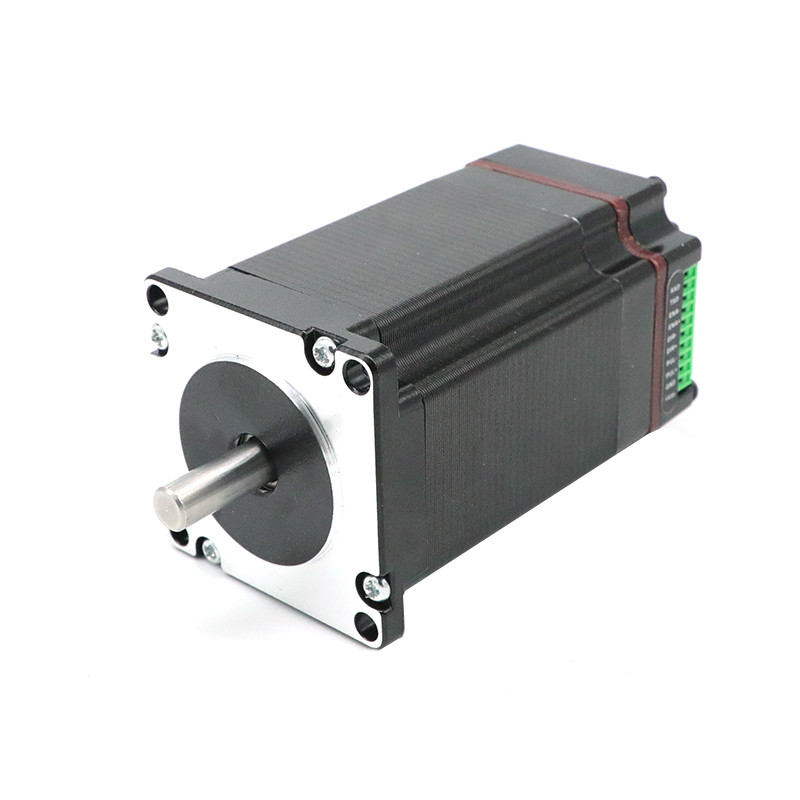

NEMA23 النبض 3NM محرك تشفير خطوة متكامل 57mm للمعدات الميكانيكية
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | HeTai |
| إصدار الشهادات | CE ISO |
| رقم الموديل | اي جي 57 |
| Minimum Order Quantity | 50 |
| الأسعار | USD |
| Packaging Details | Carton with Inner Foam Box, Pallet |
| وقت التسليم | 20 يوم |
| Payment Terms | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حاضِر | 0.5 أمبير/المرحلة | زاوية الخطوة (°/Stap) | 1.8 درجة / خطوة |
|---|---|---|---|
| عقد العزم | 2.0 (Nm) | المقاومة | 0.4Ω/طور |
| الحث | 1.7 مليمتر/سم | الجهد الاسمي | 2.0 فولت |
| مغلق بالكامل | 1000 سطر | مستوى الحماية | ب |
| إبراز | محرك تشفير خطوة نبض 3NM,محرك تشفير خطوة 57 ملم,محرك تشفير خطوة المعدات الميكانيكية,57mm step encoder drive,Mechanical Equipment step encoder drive |
||
منتوج وصف
خصائص المنتج

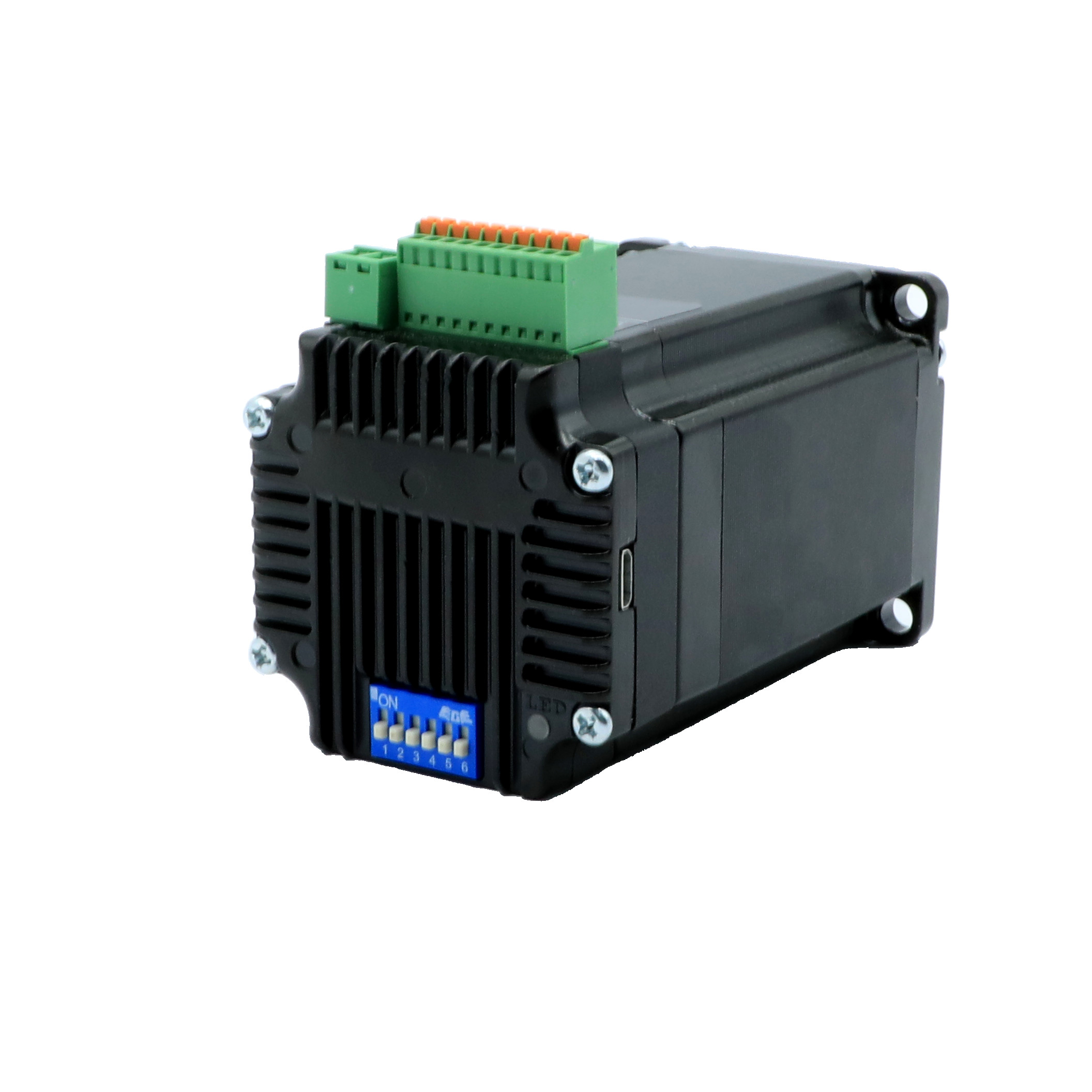

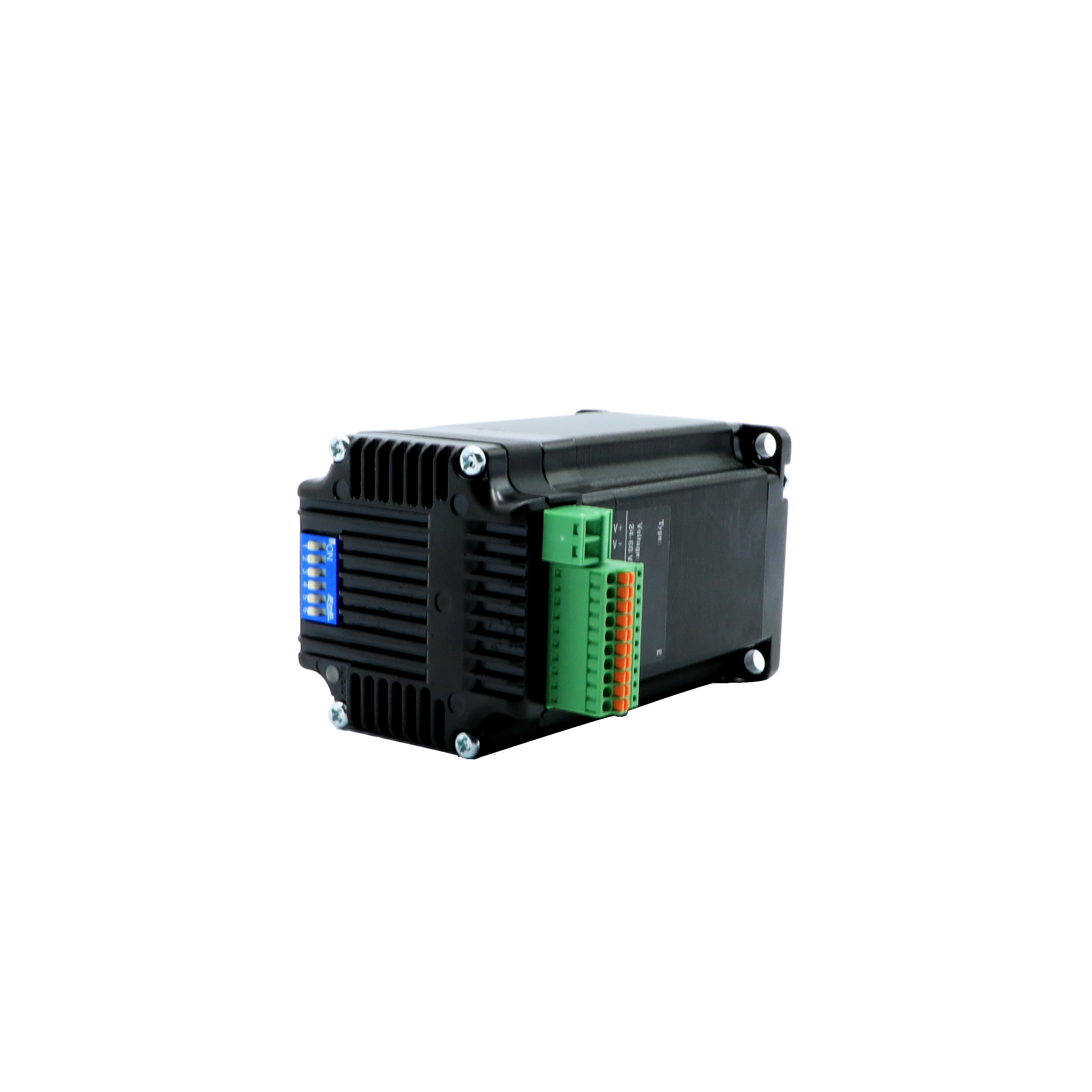

شكراً لاختيارك لمنتجنا المحرك المتكامل IC57E.
إنه يدمج بشكل مثالي محرك خطوة، وترميز وتكنولوجيا المحرك، والتي لا توفر فقط مساحة التثبيت، ولكن أيضا يقلل من تعقيد الأسلاك.
بسيطة، فإنه يوفر لك تكاليف التصميم وتكاليف الإنتاج، وهو الخيار الأول عند استخدام حلول نظام خطوة. سلسلة IC أيضا يرث المنتجات سلسلة الاتحاد الأوروبي.
لديها ميزات ممتازة لدمج التحكم والتحرك. يمكن التحكم بها عن طريق نبض خارجي والتحكم القابل للبرمجة المدمج.
خصائص المنتج
※ نطاق الجهد العامل:24-60 فولت
※ تيار خروجاة المحرك:0.5~6.5A
※ وضع التحكم
وضع الموقع: التحكم في اتجاه النبض، التحكم في النبض المزدوج، التحكم في أمر الكمبيوتر المضيف.
وضع السرعة: وضع التحكم في سرعة الإدخال / الإخراج، التحكم في أمر الكمبيوتر المضيف.
※ طريقة الاتصال:TTL
※ نطاق عزم الدوران الخارجي:0.8~3.0N.M
※ تعليق مكيف 1000 سطر
※ 3 مدخلات رقمية، مستوى عالية يمكن أن تتلقى مباشرة مستوى 3.3 ~ 24V DC، الحد الأقصى للتردد 300KHZ
1 مجموعة من الإخراجات الرقمية المستقلة، إخراجات الجمع OC، أقصى فولت مقاومة 30 فولت، أقصى حوض أو تيار الخروج 50mA
※ يمكن استخدام برنامج Step-Config للمراقبة في الوقت الحقيقي ، والبرمجة المدمجة ، وما إلى ذلك.
مربع وظائف المنتج
معايير المحرك واختيار المنتج
| النموذج | الجهد ((VDC) | التيار الحالي | المدخلات | الناتج | طريقة التواصل | |||||
| IG57E12 | 24 إلى 60 | 4A | افتراضية المصنع 3 الطريق يمكن أن يكون مستقيم تلقي 3.3-24 فولت |
افتراض المصنع 1 الطريق، أقصى مقاومة للضغط 30 فولت، أقصى مدخل التيار الصحي أو المصدر 50mA |
TTL | |||||
| IG57E20 | 5A | |||||||||
| النموذج | الطول | طول العمود | قطر العمود | تيار المرحلة | مقاومة المرحلة | حثية المرحلة | عزم الدوران | لحظة عجز | الوزن | |||||
| ملم | ملم | ملم | أ | ق | mH | ن.م | g.cm2 | g | ||||||
| IG57E12 | 76 | 21 | 8 | 4 | 0.5 | 1.8 | 1.2 | 280 | 380 | |||||
| IG57E20 | 96 | 21 | 8 | 5 | 0.4 | 2 | 2 | 480 | 110 | |||||
التطبيقات:
يتم استخدام محركات الخطوات على نطاق واسع في مختلف المجالات ، بما في ذلك:
التحكم في مضخات توصيل الأدوية والأدوات الجراحية الدقيقة وأنظمة تحديد المواقع في أجهزة التصوير.
2.أدوات الدقة:تستخدم على نطاق واسع في معدات المختبرات والأجهزة البصرية والقياس 1. الأجهزة الطبية:يتم استخدامها على نطاق واسع في الأجهزة الطبية لأدوات دقيقة لتحقيق التحكم الدقيق في الحركة وتحديد المواقع.
3.إلكترونيات المستهلك:يتم استخدام المحركات الخطوة في الكاميرات ذاتية التركيز، والطابعات ثلاثية الأبعاد، والمنظمات الإلكترونية الدقيقة، والروبوتات المنزلية الصغيرة من بين منتجات الإلكترونيات الاستهلاكية الأخرى.
4.السيارات والفضاء:تستخدم لتحكم صمامات المحرك في السيارات، وأنظمة التحكم الدقيقة في مكونات الطيران والفضاء، والخدمات في الطائرات والطائرات بدون طيار.
هذه ليست سوى أمثلة قليلة على تطبيقات المحركات الخطوة. عالية الدقة والموثوقية والمرونة تجعلها جزءا لا غنى عنه في العديد من الصناعات.المزيد من التطبيقات والوظائف تنتظر الاستكشاف!
التخصيص:
عندما يتعلق الأمر بتخصيص منتجات السيارات ، قد يحتاج العملاء إلى تلبية متطلبات تطبيق محددة أو قيود المساحة. فيما يلي بعض خيارات التخصيص:
تخصيص الأسلاك:
قد يتطلب العملاء أسلاك من أطوال أو أنواع محددة لتناسب سيناريوهات التثبيت الخاصة بهم أو التصميمات الكهربائية. يمكن أن تضمن الأسلاك المخصصة اتصالًا وموثوقية أفضل.
تخصيص الشبكة:
الاطراف هي مكونات حاسمة تربط المحركات بالأنظمة الميكانيكية الخارجية. وفقًا لمتطلبات العملاء ، يمكن تخصيص الاطراف لتناسب أبعاد التثبيت المحددة ،تخطيطات ثقوب المساميرأو متطلبات خاصة للمواد.
تخصيص العمود:
قد يحتاج العملاء إلى عمود مخصص للتكيف مع متطلبات اتصال محددة أو لتناسب مع مكونات ميكانيكية أخرى.
تخصيص المسمار:
تعد المسامير مكونات حاسمة في بعض أنظمة المحركات ، مثل المحركات الخطوية أو المحركات الخطيّة. قد يتطلب العملاء مسامير مخصصة لتلبية مسافة معينة ، قطر ، مادة ،أو متطلبات مقاومة التآكل.
تخصيص الترميز:
يتم استخدام المشفرات لقياس موقع وسرعة دوران المحرك. يمكن أن تلبي المشفرات المخصصة دقة محددة ، ونوع الواجهة ، ومواد السكن ، أو متطلبات البيئة.
تخصيص الفرامل:
يتم استخدام الفرامل لوقف أو الاحتفاظ بالمحركات في مواقع محددة. يمكن أن توفر الفرامل المخصصة قوة الفرامل المحددة ، ووقت الإفراج ، وأساليب التثبيت ،و وظائف أخرى وفقا لاحتياجات العملاء.
تخصيص علبة التروس:
تستخدم صناديق التروس لضبط سرعة ودورة المحركات. يمكن تخصيص أنواع مختلفة من صناديق التروس لتلبية نسب سرعة محددة وتكوينات العمود الخارجي وقدرات الحمل ،أو متطلبات الضوضاء.
احتياجات التخصيص الأخرى:
قد يتطلب العملاء أيضًا خيارات تخصيص أخرى مثل تصاميم الإسكان الخاصة ، ومقاييس الحماية ، والسمات المخصصة ، أو متطلبات التعبئة والتغليف.يمكن لهذه الخيارات التخصيصية مساعدة العملاء على الحصول على منتجات المحركات التي تلبي احتياجات التطبيقات الخاصة بهم وضمان أدائها وموثوقيتها في بيئات معينة.
