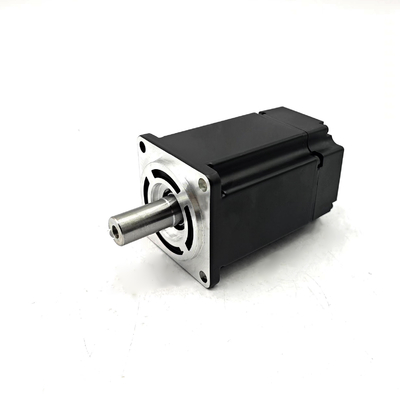

3000RPM 0.16NM 400mm قطر محرك AC Servo مع الفرامل لمعدات التشغيل الآلي

محرك سيرفو من سلسلة TS (قطر 40 ملم) وصف المنتج:

سلسلة TS Servo Motor هي جهاز محرك مضغوط عالي الأداء مصمم لسيناريوهات التحكم الدقيق.

يتم توفير الطاقة بواسطة فولت 220VAC ، ولها كفاءة عالية واستجابة سريعة وميزات خفيفة الوزن ، مناسبة لأنظمة الأتمتة ذات المساحة المحدودة.

يدعم وظيفة الفرامل لضمان سلامة الفرامل الطارئة وتلبية المعايير العالية في المجالات الصناعية والطبية.

أبرز المنتجات:

مُدمجة وفعالة:

مع قطر فقط40ملم، بطول61.3ملمووزن0.4 كجم

يمكن دمجها بسهولة في مساحة صغيرة ومناسبة للتركيب المدمج.

أداء ديناميكي عالي:

السرعة الاسمية3000 دورة في الدقيقة، القيمة القصوى6000 دورة في الدقيقة، مع انخفاض inertia الدوار (0.03 كيلوغرام م2),

استجابة سريعة وتحسين كفاءة دورة المعدات.

آمنة وموثوقة:

يمكن تثبيت الفرامل الكهرومغناطيسية اختياريًا لمنع انزلاق الحمولة أثناء انقطاع الطاقة أو العطل.

ضمان أمان تحديد المواقع بدقة عالية.

توفير الطاقة ومستقر:

التيار الاسمي المنخفض (0.56A) والتصميم الكهرومغناطيسي المثالي يقلل من استهلاك الطاقة،

تقليل توليد الحرارة و تمديد عمر الخدمة.

الرسومات الخاصة بالمعايير التقنية:

1:مع الفرامل
2:بدون فرامل

المواصفات	TS4005A-05S30	TS4005A-10S30
الجهد الاسمي (VAC)	220	220
التيار الاسمي (Amps)	0.56	1.20
القوة الاسمية (W)	50	100
عزم دوران اسمي (N.m)	0.16	0.32
عزم دوران ذروة (N.m)	0.48	0.96
السرعة الاسمية (RPM)	3000	3000
السرعة القصوى (RPM)	6000	6000
ثابت المجال الكهرومغناطيسي الخلفي (V/kRPM)	16	16
ثابت العزم (N.M/Amp)	0.13	0.27
عجز الدوار (كغ.م2)	0.03	0.045
مقاومة الخط (Q)	23	11
حثية الخط (mH)	16	8
الثابتة الكهربائية في الزمن (ms)	0.86	0.86
الوزن بدون مكابح (كجم)	0.40	0.50
الوزن مع الفرامل (كغ)	0.83	0.93
الطول (ملم)	61.3	73.3
المستوى	10
مستوى الحماية	IP65
مستوى العزل	F
درجة حرارة بيئة العمل	0~+40 درجة مئوية
رطوبة بيئة العمل	< 90% RH بدون تكثيف)

مجالات التطبيق:

الأتمتة الصناعية:ذراع روبوتية، تحديد موقع الحزام النقل، أجهزة تصنيف CNC.

المعدات الطبية:مضخات التسريب الدقيقة، محركات مفاصل الروبوت الجراحي.

الروبوتات الذكيةعربات العربات، التحكم المشترك للروبوت

أدوات الدقة:أنظمة التركيز البصري، معدات أتمتة المختبرات.

آلات الصناعة الخفيفة:وحدات إغلاق آلة التعبئة، نظام التحكم في التوتر للآلات النسيجية.
