محرك DC بدون فرشات

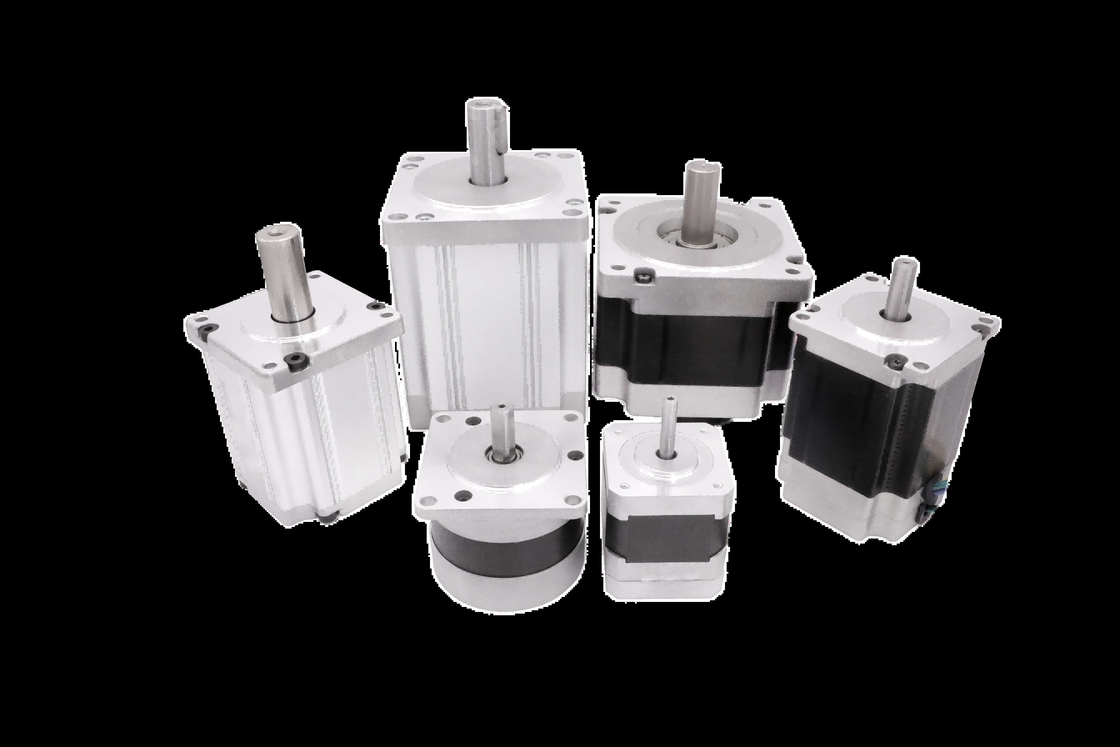

Created with Pixso. النموذج: 22mm~110mm,طاقة المحرك: 5W~2000W,سرعة: 300rpm~10000rpm

النموذج: 22mm~110mm,طاقة المحرك: 5W~2000W,سرعة: 300rpm~10000rpm

اسم العلامة التجارية: Hetai
الـ MOQ: 50
السعر: USD
وقت التسليم: 28-31
شروط الدفع: L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS ISO
Product Name:
Brushless DC Motor
Commutation:
Brushless
Reduction Ratio:
1:76
Output Torque:
1.5 N.m
Output Speed:
94 RPM
Max Radial load:
≤ 120N
Shaft axial load:
≤ 80N
Protection Level:
IP40
Winding Type:
Star
Hall effect angle:
120° Electrical angle
Insulation Class:
B
Ambient Temperature:
-20℃~+50℃
Insulation Resistance:
100MΩ Min.500VC DC
Dielectric Strength:
500VAC 1 minute
تفاصيل التغليف:
كرتون مع صندوق فوم داخلي ، منصة نقالة
القدرة على العرض:
1000PCS / شهر
إبراز:

nema 14 36mm 2.5nm

,

جزازة العشب الكهربائية بدون فرش

,

علبة التروس لـ nema 14

وصف المنتج


36BL عالية عزم الدوران NEMA 14 محرك علبة التروس DC بدون فرشات لجزازة العشب



نموذج نسبة الانخفاض قطر علبة التروس الجهد (V) قوة (W) السرعة (دورة في الدقيقة) عزم الدوران المقدر (نانومتر) عزم التسامح المقدر (نانومتر)
36BLY 01A-001AG76 76: 1 36 ملم 24 15 94 1.5 2.5
36BLY01E-001AG94 94: 1 36 ملم 24 8 38 2 2.5



بالنسبة لسلسلة 36BLY ، فهي خفيفة الوزن وموفرة للمساحة ، والتي تتميز أيضًا بعزم دوران مرتفع.



جزء المحرك المواصفات الكهربائية:



    نموذج
تخصيص وحدة 36BLY01
عدد المراحل مرحلة 3
عدد الاقطاب أعمدة 4
الفولطية VDC 24
تصنيف سريع دورة في الدقيقة 8900
تصنيف عزم الدوران نانومتر 0.03
عزم الدوران الاقصى م 0.09
تيار بدون تحميل أمبير 0.5
ثابت عزم الدوران نانومتر / أ 0.015
طول الجسم مم 42
وزن كلغ 0.16



مواصفات علبة التروس 36 مم الكهربائية:
نسبة الانخفاض 5 16 10 25 53 62 76 94 117
عدد قطارات التروس 1 2 3
كفاءة النقل 81٪ 72٪ 65٪
عزم الدوران المقدر 0.3 نيوتن متر 1.2 نيوتن 2.5 نيوتن
أقصى عزم التسامح اللحظي 1 نيوتن متر 3.5 نيوتن 7.5 نيوتن
الطول (مم) 24.8 32.4 41.9
الوزن (جرام) 145 173 213
أقصى حمل شعاعي (شفة 10 مم) ≤120N
ماكس رمح الحمل المحوري ≤80N

مواد الإسكان

تعدين المساحيق

تحمل في الإخراج

محامل الأكمام

أقصى قوة ضغط مناسبة للعمود

≤500N

لعب شعاعي رمح(مم)

≤0.03

اقتحام اللعب رمح(مم)

≤0.1

رد فعل عنيف عند عدم التحميل (°)

≤1.5



*** ملاحظة: يمكن تخصيص المنتجات حسب طلبك.يرجى الاتصال بنا للحصول على مزيد من التفاصيل.

النموذج: 22mm~110mm,طاقة المحرك: 5W~2000W,سرعة: 300rpm~10000rpm 0



المواصفات الكهربائية:

مواصفات المحرك مع التروس الكوكبية
تصنيف عزم الدوران نانومتر 1.5
تصنيف سريع دورة في الدقيقة 94
نسبة   76: 1

* يمكن تخصيص المنتجات حسب الطلب.



الاسلاك الرسم البياني



وظيفة اللون
+ 5 فولت أحمر UL1330 26AWG




القاعة أ أزرق
القاعة ب لون أخضر
القاعة ج أبيض
GND أسود
المرحلة أ أحمر UL1330 22AWG


المرحلة ب الأصفر
المرحلة ج أسود


تطبيق المنتج

النموذج: 22mm~110mm,طاقة المحرك: 5W~2000W,سرعة: 300rpm~10000rpm 1



ميزة محرك علبة التروس الكوكبية:

1. علبة التروس الكوكبية تضمن نظام نقل طاقة مرن وموثوق

2. نسبة سرعة واسعة مع عمر خدمة طويل

3. تصميم فريد لكثافة الطاقة العالية

4. دقة عالية

تم تصميم علب التروس الكوكبية للحصول على نسبة عالية من طاقة الإدخال التي تساعد على الجمع بين ترتيبات التروس الأخرى بسلاسة.



التعليمات



1. هل مصنع؟

نعم ، نحن مصنع.اسم علامتنا التجارية Hetai هي شركة معروفة لتصنيع المحركات الصغيرة لأكثر من 20 عامًا في
الصين.المنتجات الرئيسية تشمل محرك متدرج هجين ، محرك DC بدون فرش ، محرك سيرفو ، وعلبة تروس كوكبية.

2-هل يمكنني اختبار العينة؟
نعم ، يتم تحصيل رسوم العينات والشحن.

3-هل يمكنني الحصول على منتج مخصص؟
بالتأكيد ، يمكن تخصيص جميع المنتجات بناءً على الطلبات الخاصة.

4.كيف تقوم بشحن البضائع؟
نقوم عادة بشحن البضائع عن طريق البريد السريع (DHL / UPS / FEDEX / TNT) ، عن طريق البحر والجو ، كما نقبل وكيل الشحن.

5. ما هي شروط الدفع؟
T / T (حوالة مصرفية) ، باي بال (0.5٪ رسوم paypal) ، قبول طلب ضمان ALIBABA

6. هل هذا هو سعرك النهائي؟هل يمكنني الحصول على الخصم؟
سعرنا هو سعر المصنع.إذا كان لديك كمية كبيرة ، يمكننا التفاوض بشأن الخصم.

7. ما هو الضمان لمنتجاتك؟
ضماننا لمدة سنة واحدة.في حالة حدوث أي مشاكل في الجودة من جانبنا خلال هذه الفترة ، فسوف نتحمل تكلفة الشحن والاستبدال.يرجى ملاحظة أن الضرر الناجم عن الاستخدام غير السليم للمنتج لا يشمله الضمان.
